GTXplus型撓性劍桿織機是必佳樂(蘇州)面料機械有限公司開發和生產、在我國投入市場的一種高檔劍桿織機。

　　織物范圍　　可生產多種不同類型的織物,有薄質襯衣料子、里子布、牛仔布、燈芯絨、粗紡或精紡毛料、裝飾布等,以及各類工業用布如薄質施工帳篷布至厚重PU涂層織物及濾布等。

　　織造范圍　　適宜織造輕薄、中厚、厚重及各式時尚流行的織物。

　　織造有效寬度　　可用有效寬度為190cm(75英寸)、220cm(87英寸)、240cm(95英寸),不對稱有效寬度可達30cm(12英寸),對稱減幅可達到60cm(24英寸)。

　　紡紗線類型及細度　　天然和合成纖維的短纖紗,由4.8～324tex(120～1.8英支)連續長絲和卷曲變形紗,由2.5～450dtex(22～4000旦)各種混紡化纖織物紗和花式紡紗線。

　　選色　　單色,多至八色或八種不同類型緯紗和混緯。QuickStep由一個獨站的模塊驅動,每一個模塊都由一獨站的步進電動機和選緯指組成,選緯多可達8色,擋車工可以通過微電腦或大提花籠頭的操縱裝置輸入織物組織。

　　自停裝置　　經紗電動斷經自停裝置是標準配置,可以裝上斷經探測桿,斷經自停的靈敏度可以通過微處理機調整。

　　緯紗壓電電子緯紗檢測器可以檢測正確選緯、引緯、緯紗在中心交接和精確到達右側布邊的整個過程。

　　自停尋覓斷緯　　配備自動尋覓斷緯裝置和慢動向前及向后裝置。若出現緯線斷頭,自動尋覓斷緯裝置便會將織機回轉至斷緯時的織口。在尋覓斷緯織口的動作過程中,微處理機會操縱全部機械的同步運行。

　　開口裝置　　配備STAUBLI2650型下置式電子多臂。能確保多臂機精確積極地休閑。在滿配置情況下完全能滿足全部織物的要求。拉桿容量:多可配20片綜框,間距12mm。循環數:6400緯。也能配備傾斜梭口的提花機。提花機有一根垂直萬向軸驅動。

　　送經裝置　　送經動作由一個獨站的電動機驅動,送經量電子化操縱。配上伺服電動機的驅動系統,送經方式成為連續休閑。該裝置屬選購部件。以上兩種送經型式均可使經紗張力由滿軸至空軸都保持恒定張力。送經的張力可以通過按鈕放松或調節。張力輥兩側裝有可以調節的液壓緩衡器。805mm(32英寸)的經軸是標準配置。

　　卷布裝置　　同步卷取是由一只蝸輪驅動。緯密范圍從1.75～134根/cm(4.5～340根/英寸)?？棛C(jī)運轉時也可落布,對織物無不良影響。機上大卷布直徑為600mm。

　　紗羅布邊　　配備凸輪的獨站絞邊裝置是全部GTXplus織機的標準裝置。凸輪驅動裝在綜框前的紗羅裝置而織成紗羅布邊。這就是說全部綜框都可以用來織造花型,紗羅織邊的開口可以獨站調校。

　　折入布邊　　折入布邊裝置用于兩側布邊,屬選購部件。

　　熱融布邊　　熱融剪刀裝置適用于長絲織物,屬選購部件。

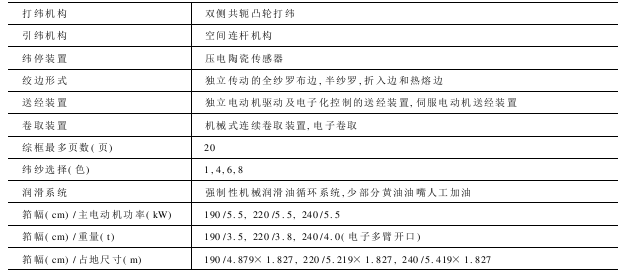

　　型號示意:
