懸掛式熱風烘燥機的特點是織物在烘房?jī)?nèi)呈懸掛狀態松式烘燥,織物承受張力很小,組織結構不易變形。適用于中長仿毛織物、長毛絨織物和某些化學纖維織物、絲織物、針織物物等織物的烘燥。但速度較低,一般為20～60m/min。以水蒸氣為熱源,烘房?jī)?nèi)的溫度一般為100～120℃。
此類烘燥機按織物成環形狀可分為長環和短環兩種,若按織物懸掛層數可分為單層和多層。主要根據織物的厚薄輕重、張力大小要求以及成環難易等選用。
1.懸掛式長環熱風烘燥機

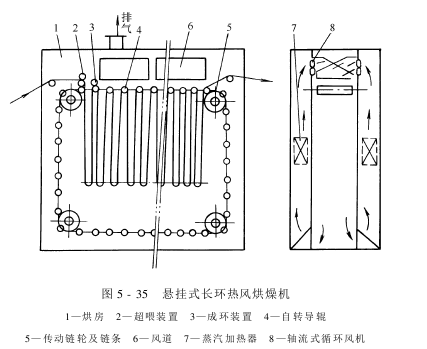

如圖5-35所示。供懸掛織物的小導輥兩端由鏈相連,形成環狀導輥循環鏈。根據織物成環長度要求不同,經變速裝置可調整進布和導輥鏈的線速度差。布環長度一般為1.5～2m。進布成環裝置除可采納喂布輥外,對不宜壓軋的織物可采納噴風成環裝置。為預防傳動鏈上的導輥粘附樹脂或其他后整理劑,幸免烘燥不勻而產生樹脂或其他后整理劑的泳移,導輥的一端裝有小鏈輪,和固定鏈條嚙合,或裝有齒輪,和固定齒條嚙合,使導輥被傳動鏈帶動時能產生中低速自轉。這種烘燥機可供高檔棉織物、滌/棉織物、絲綢、錦綸、粘膠纖維等織物的松式烘燥或焙烘。

烘房容布量達240m。
這種烘燥機的特點是結構簡單,維修方便,設備不易損壞。但烘房熱損失較多,溫度不易升高。
2.懸掛式單層短環熱風烘燥機

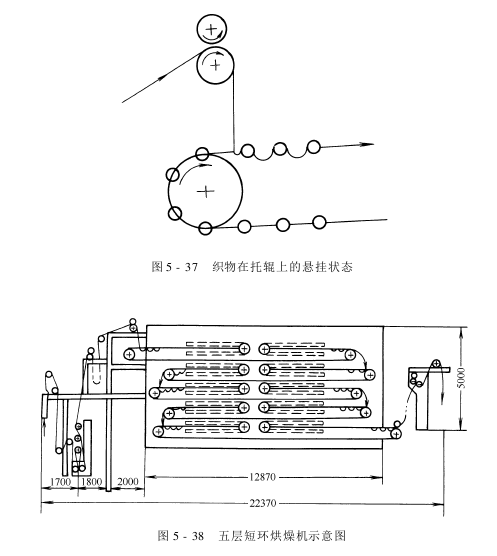

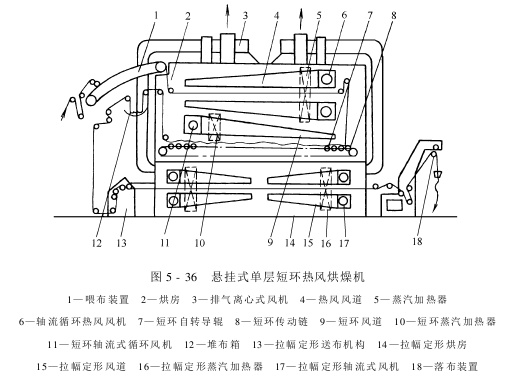

如圖5-36所示。烘燥時布環較短,實際上織物是由導輥循環鏈上緩慢自轉的導輥托著運行的。在兩輥之間,織物稍呈懸掛狀(圖5-37)。因此,常把導輥稱作托輥。熱空氣從織物上下的風嘴噴向織物兩面,風速分別約為13m/s和7m/s,使織物短環不被吹亂。這種短環熱風烘燥機除單層結構外,還有雙層至五層的多層結構,如圖5-38所示。這種烘燥機結構更緊湊,占地也少。但因烘房較高,操作檢修不方便。

懸掛式熱風烘燥機車速較低,大部分機件壽命較長,其結構又和布(針)鋏式熱風烘燥機相似,有關設備維修保養方法可參照表5-3和表5-4。
