導布輥是平幅染整設備中常見的通用裝置。它的主要作用是支承和引導織物按肯定的方向運行,并調整織物在運行方向上的張力。

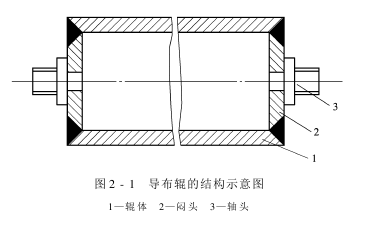

導布輥的結構如圖2-1所示,由軸頭、悶頭和輥體三部分組成。軸頭是導布輥安裝時的支承部位,軸頭根據支承軸承的形式和導布輥的活動情況,可做成不同形狀的臺階形短軸。輥體一般用鍍鉻無縫鋼管或不銹鋼管制成,也可以采納包覆層,構成不同材質的輥面,如軟橡膠輥、硬橡膠輥、尼龍輥等。軸頭和輥體通過悶頭采納焊接連接。
按導布輥休閑狀態不同,導布輥可分為固定導布輥和活動導布輥,而活動導布輥按動力來源不同又可分為主動導布輥和被動導布輥。
在不同的休閑狀態和動力來源下,導布輥和平幅織物之間的摩擦作用不同,相應地對織物所產生的張力影響不同,從而改變織物的整理狀態,終影響染整質量。因此,有必要分析導布輥和平幅織物之間的摩擦作用,了解它和平幅織物張力(特別是經向張力)變化的關系。

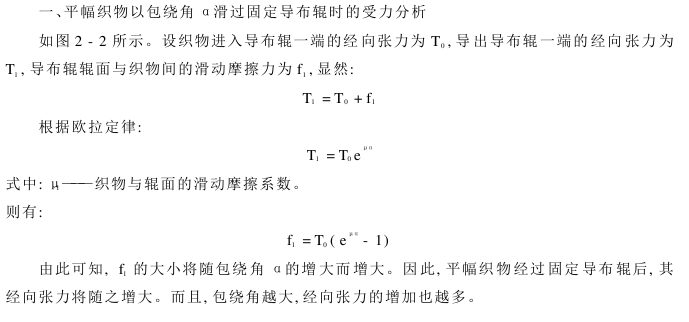

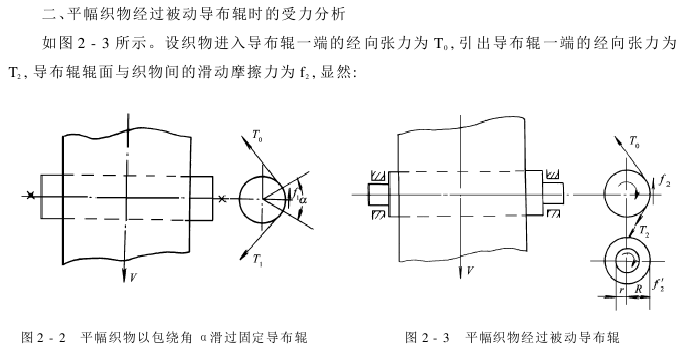

下面分析一下平幅織物通過導布輥時,經向張力的變化情況。為便于商量,暫不分析導布輥輥面的表面狀態和平幅織物的柔性變形。

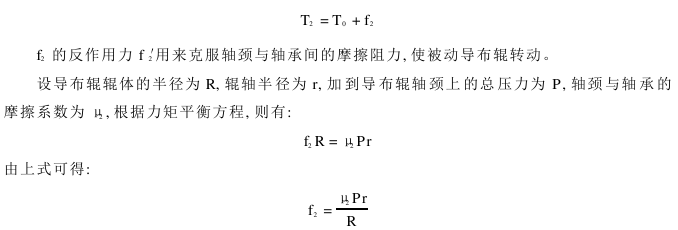

因此,平幅織物經過被動導布輥后,其經向張力也將隨之增大。平幅織物經過的被動導布輥越多,經向張力的增加也越多。
平幅織物拖動多根導布輥的情況,在染整設備中是比較常見的。例如,在平洗機的平洗槽中,上下排列著多根被動導布輥。織物在導布輥之間迂回穿行,以增加清洗次數和延長清洗時間。為了降低織物的經向張力,必須保持導布輥軸承的良好潤滑狀態。
三、平幅織物經過主動導布輥時的受力分析

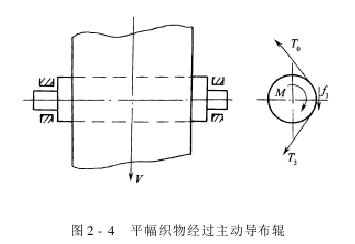

如圖2-4所示。設織物進入導布輥一端的經向張力為T₀ ,引出導布輥一端的經向張力為T₃ ,導布輥輥面和織物間的靜摩擦力為f₃ ,驅動導布輥轉動的外加力矩為M,導布輥輥體的半徑為R,顯然:

因此,平幅織物經過主動導布輥后,其經向張力將降低。平幅織物經過的主動導布輥越多,經向張力降低得也越多。
織物經向張力過小,在運行過程中會松弛,甚至產生皺褶。為了克服這種問題,有時使主動導布輥超速運行。這樣,在織物和導布輥輥面之間產生肯定的打滑。
設織物和導布輥輥面間的滑動摩擦力為f₄ ,打滑時織物輸出端的經向張力為T′₃ ,則有:

這樣,由于主動導布輥超速打滑,使織物的經向張力有所增大。如平幅出布裝置中的落布輥,常使用主動導布輥,并和牽引輥的速度保持1∶1１06的比例超速運行,使織物不致松弛起皺。
由于導布輥輥面和織物直接接觸,因此,要求輥面平直完滑,不能有任何毛刺和缺陷。對于轉動軸式導布輥,則還要求輥面和軸頸有較好的同心度,安裝要平直,轉動要靈敏,保證軸承具有良好的潤滑性能等。
