從含塵空氣中分別捕集灰塵的設備,叫除塵裝置。除塵裝置分為干式和濕式兩大類,所謂濕式除塵,是用水或其他液體,將含塵空氣中的塵粒濕潤,從而達到捕集塵粒的目的。所謂干式除塵,是利用作用于塵粒上的重力、慣性力、離心力等的除塵作用來捕集塵粒。
軋花廠常采納干式除塵裝置,目的是為了回收有用纖維。由于各廠建廠的時間長短不同,規模不同,采納的除塵設備也不同。有旋風除塵器(沙克龍)、塵籠濾塵器、預分別器及MCZF型除塵機組等,老式的還有重力沉降室和布袋除塵器。
1.旋風除塵器

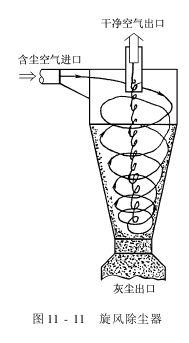

旋風除塵器(圖11-11),又稱沙克龍,材料由白鐵皮整理而成,結構由圓筒體、圓錐體、排風管、進風口及盛灰斗組成。筒體、錐體、排出管和排灰口位于同一條軸線上。其利用含塵氣流作旋轉休閑時,作用于塵粒上的慣性離心力將粉塵從氣體中分別出來,當含塵空氣以較高的速度沿下旋形進口切向進入后,在內外圓筒之間做自上而下的螺旋形旋轉休閑,較大的塵粒在離心力的作用下,被甩到筒體內壁,和壁面摩擦、碰撞而失去速度,在重力和自上而下氣流的作用下,落究竟部盛灰斗處排出。而凈化后的空氣,隨錐體部分的收縮而逐漸向錐體中心靠攏,在快接近底部時,又受究竟部所阻,旋轉向上而形成返卷氣流,后由排風管排出。
這種除塵器的優點是結構簡單、制作方便、造價低、占地面積小、維修治理方便,如建筑面積有限,也可安裝在室外,非常是當有火種進入除塵器內時,有利于預防火種的蔓延,安全作用較為明顯。對20～30μm的粉塵凈化效率可達95%以上,是不少廠家樂于采納的一種高效除塵器。但該除塵器的阻力比較大,即耗電量比較高,運行花費高,雖除塵效率比重力沉降室高,但對纖維性的細小粉塵很難全部凈化,因此,旋風除塵器多用作多級除塵中的初級除塵器。由于旋風除塵器是一種高壓除塵設備,所以它不適合于集棉、集絨等低壓網路中。當處理風量較大時,可采納幾個沙克龍并聯使用,且直徑不要過大。
使用旋風除塵器時應注意:
(1)沙克龍的進口風速不能過大,以免增加阻力,也不能過小,以免影響除塵效率。一般操縱在10～16m/s為宜。
(2)制作時應使排風管中心、筒體中心、錐體中心在一條垂直線上,以免影響排風效果。
(3)應注意底部的密封性。當連續清灰時,應使用阻氣閥并注意檢查膠皮是否脫落。阻氣閥的轉速不能過高。定期清灰時,應注意底部的密封性,以防漏風。
(4)幾個沙克龍并聯使用時,應采納偶數,各分支管的截面積之和應等于總管的截面積。
(5)各分支管道之間的夾角不宜過大,一般不超過30°。
2.預分別器

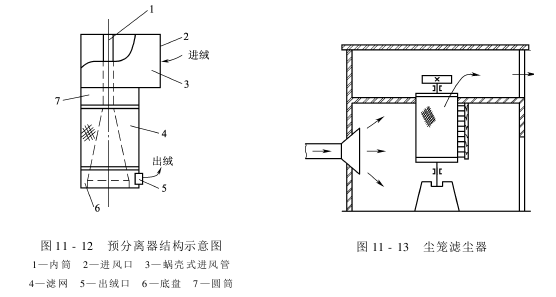

預分別器(圖11-12)是集沙克龍和布袋除塵原理于一身的一種設備。預分別器的優點是細小粉塵和絕大部分空氣透過篩網排出,中粗顆粒的纖維性塵雜,被阻留在篩網的內表面,隨少部分空氣繼續向下旋轉,由塵絨排雜口排出,有用纖維便于清理回收,改變?yōu)V網目數可有效地回收棉花整理廠各環節的塵絨,且阻力較小;缺點是除塵效率低,所以一般都作為二級除塵的預處理。
3.塵籠濾塵器
塵籠濾塵器有站式和臥式兩種形式,棉花整理廠通常使用站式塵籠濾塵器,如圖11-13所示。塵籠濾塵器結構簡單,不易燃燒,使用方便,處理風量大,阻力較小,一般為150～200Pa,占地面積省;其缺點是由于塵籠一般都采納金屬絲網作為過濾材料,因孔眼較大,短纖維和細小粉塵較易通過,不僅損失纖維,而且增加清理回收負擔,影響除塵效率。因此,它只適用處理絨毛稍長和大顆的粉塵,作為初級除塵設備,較為適宜。
塵籠濾塵器除塵效率的高低取決于網孔的規格。網孔大,阻力小,但除塵效率低。網孔小,除塵效率高,但阻力大。此外,排風阻力還隨塵籠面過濾風速的增加而增大。塵籠濾塵器的規格可參考以下數值:
當軋花機刷絨排風時,過濾風速可取1100～1400m³ /hm2 ,可采納24孔/25.4mm鍍鋅低碳鋼絲布。當剝絨機側絨排風時,過濾風速可取900～1200m3 /hm2 ,可采納(28～32)孔/25.4mm鍍鋅低碳鋼絲布。
4.MCZF型除塵機組
MCZF型除塵機組為箱體式,外殼為輕鋼結構,由混風箱、預分別器圓盤一級過濾、一級纖維回收系統、二級塵籠過濾(包含往復吸嘴)、二級集塵系統、主排風風機和傳動機構等主要部分組成,是新型除塵設備。該除塵機組適用于含有纖維性粉塵空氣的過濾、凈化,并且能對有效纖維進行回收,經過濾后的空氣含塵濃度可達到國家排放標準。
該機組主要有以下特點:
(1)濾塵效果好,除塵效率高。
(2)處理風量大,阻力小。
(3)一級圓盤過濾器和二級塵籠過濾器集中于金屬箱體內,結構緊湊,克服了棉花整理行業以往除塵系統體積大、投資大、占地面積大等缺陷,不需設置特意塵室。
(4)濾料采納不銹鋼網,防火性能好。
(5)一級圓盤過濾器可把長纖維分別出來進行回收,二級塵籠過濾器收集的短纖維,經處理后可作三道絨,變廢為寶。
(6)實現機電一體化,設備可單機啟動或聯動。設備配備壓力監測系統,以便及時調整系統內工況。
(7)易操作,好治理。操作只需啟動按鈕,設備留有觀看窗,箱體內設有工作燈,可隨時觀看機組內運行情況。
(8)安裝、維修方便快捷。本機組為拆裝結構,箱體及塵籠全用螺絲連為一體,結構合理,拆裝方便。傳動部位不隱蔽,機內易損件少,維修簡便易行,降低了維護保養工作的勞動強度。
該機組克服了以往棉花整理行業利用正壓排塵過濾的不足之處,它利用負壓原理進行過濾,達到空氣凈化目的。
工作時,含塵空氣進入一級圓盤過濾器前的混風箱,通過圓盤過濾器除去纖維及大塵雜。圓盤過濾器和機組箱體密封固定在一起,連續回轉的轉動吸嘴將阻留在圓盤過濾器上的纖維塵雜吸除,由一級集塵風機吸送到一級旋風分別器進行分別回收,由纖維擠壓器排出。
經圓盤過濾器過濾后的含塵空氣進入二級塵籠過濾器,空氣由外向內進行兩次過濾,過濾后的凈化空氣由排風軸流風機直接排放。而過濾下來的短纖維和灰塵,由往復吸嘴吸除,由二級集塵風機吸送到二級旋風分別器進行分別回收,由粉塵擠壓器排出。

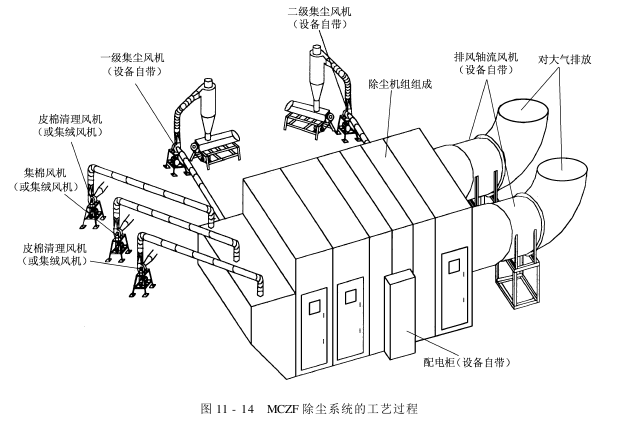

MCZF除塵系統工藝過程如圖11-14所示,MCZF除塵機組工作原理如圖11-15所示。
