氣力輸送系統,按其裝置形式和工作特點可分為吸送式、壓送式及混合式三類。
(一)吸送式

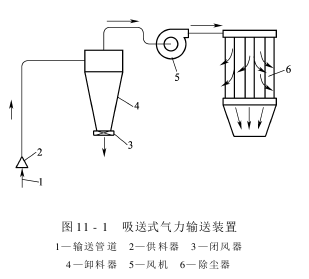

吸送式氣力輸送裝置是利用通風機,將空氣和物料吸入輸料管,輸送至卸料地點。它常用于車間內部的物料輸送,如圖11-1所示。

物料輸送是在風機吸氣段一側完成的。這種輸送方式的特點是:輸送裝置在負壓狀態下工作,既能輸送物料,又能兼帶吸塵,物料和灰塵不會外逸飛揚,保證了車間內部的衛生;適于物料從多處向一處集中輸送;適用于堆積面廣或存放低處、深入的物料輸送;供料器結構簡單;對卸料器密閉性要求較高,輸送量和輸送距離受到肯定限制。棉花整理廠的貨場吸棉、配棉、集棉、集絨、下腳料的回收及氣流配子均采納吸送式氣力輸送系統。
(二)壓送式

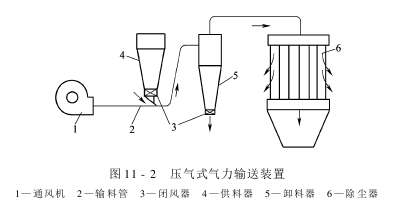

壓送式氣力輸送裝置是利用通風機壓出的氣流,通過輸料管時再混入物料進行輸送的,如圖11-2所示。物料的輸送過程是在風機壓氣段一側完成的。

這種輸送方式的特點是:輸料管分叉安裝換向閥,可改變輸送線路或同時向幾個地方輸送;適合于大流量、長距離的輸送;整個裝置內部處于正壓狀態,物料易從排料口排出,故卸料器結構簡單,但易造成灰塵逸散;供料器結構較為復雜。
棉花整理廠使用壓送式輸送的情況不多,一般用于剝絨后棉子的輸送。
(三)混合式
混合式氣力輸送裝置在風機的吸氣管段和壓氣管段都進行物料的輸送,即由吸送式和壓送式組合而成,如圖11-3所示。

混合式氣力輸送裝置同時具有吸送式和壓送式的特點,棉花整理中循環清絨就利用了這一輸送方式。
棉花整理廠氣力輸送系統的裝置一般是由供料器、輸料管、卸料器、閉風器、除塵器和通風機等設備組成。
