(一)MY—96型鋸齒軋花機的結構及工作原理

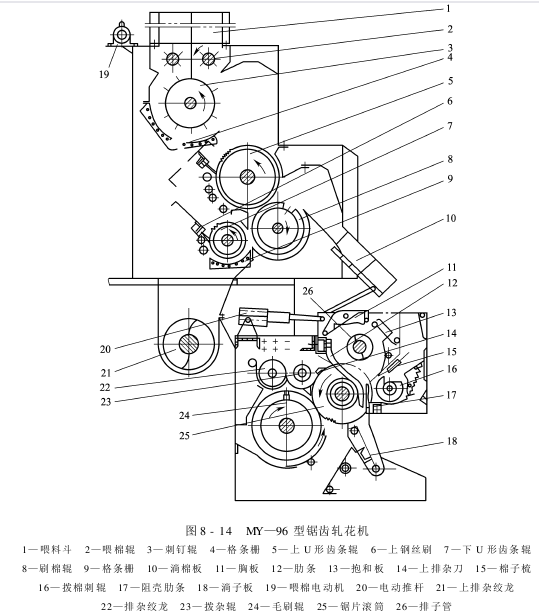

MY—96型鋸齒軋花機的結構圖如圖8-14所示,工作原理如下:

子棉通過輸送系統進入車間,再經過分別、清理、儲存、配棉送到軋花機儲棉箱。由變頻調速驅動器通過擺線針輪減速機帶動喂棉輥將子棉喂入。根據工作壓力和密度反饋電流,采納變頻調速自動操縱喂棉量的多少,子棉首先經清花刺釘輥清理,呈松散狀態拋擲在U形刺條輥上,通過鋼絲排的阻擋使其均勻地被U形刺條勾拉后,經過排雜、排僵后被刷棉輥均勻地刷在淌棉板上。喂入軋花機前,子棉經過刺釘和U形刺輥時,所排出的有效單粒子棉再經過U形刺條回收輥的回收,被刷棉輥喂到淌棉板上。其余雜質、不孕子、死僵辮、塵雜由排雜絞龍排出機外。
喂入軋花機前箱的子棉通過撥棉刺輥送至軋花鋸片,鋸片齒勾拉住子棉經阻隔肋條進入工作箱。此時子棉在工作箱內運行速度和鋸片線速度相等,通過肋條工作點時,鋸片將鑲嵌在鋸齒中的纖維勾拉走,剩下的隨棉卷繼續運轉。此時,子棉在工作箱內停留大約1min,由于鋸片周而復始的勾拉作用,被勾拉的子棉不斷進入工作箱內,此位置就產生了由速度差所形成的間隙,被軋凈的棉子從此處接連不斷地被擠出工作箱,順軋花肋條和阻隔肋條中間排出。
被鋸齒勾拉的纖維經后箱裝有高于鋸片線速度數倍的毛刷刷入皮棉道,送至皮清機,經清理后送至集棉塵籠進行包裝。
MY—96型軋花機對軋花機胸板和抱和板做了重大改進,并且,在工作箱內安裝了排子管。
排子管位于工作箱內恰當位置,使得工作狀態下的棉子卷排子區域的毛子團變得松散,毛子順利脫離棉卷束縛,迅速排落下來;同時排子管將毛子團中的相當一部分毛子卷入管中,由絞龍排出,增加了排子量,大大減少了完子的數量;其它,排子管帶動棉卷轉動,在很大程度上減少了棉卷的停轉現象,極大地提高了軋花機的適軋范圍。
(二)MY—96型鋸齒軋花機的主要技術特征

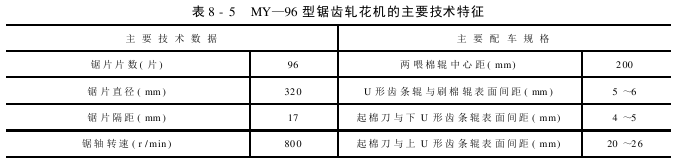

MY—96型鋸齒軋花機的主要技術特征見表8-5。

(三)MY—96型鋸齒軋花機的電氣操縱系統
(1)為適應棉花整理行業向大型化、規模化進展,目前,很多設備都采納了先進的OPENPLC可編程操縱系統,它將電路中的啟動、輸出、報警、手動等部分編輯成相應的程序,以觸摸屏代替了原來的按鈕操縱臺,真正地實現了人機對話,實行了自動開機、自動停機、故障報警、相互聯鎖,有效地愛護了電機,做到了操作方便,監控直觀。
(2)喂花電動機的操縱,采納了高可靠性變頻器進行智能操縱,能夠?qū)埢ㄟ^程實現多種愛護。
(3)軋花機工作箱的開、合采納了電動推桿,使操作更加方便,執行結構更加簡單可靠,并且電動推桿上裝有過載愛護裝置,在使用中可隨時起到愛護機件或其他裝置的作用。
(4)為了安全和使用方便,整個軋花車間均由總控臺集中操縱。總控臺設有各種功能的按鈕、開關、指示燈和電流表。
