鋸齒軋花機是目前世界上應用廣泛的軋花機。我國的商品棉主要由鋸齒軋花機整理。
鋸齒軋花機結構比較復雜,形式多種多樣,依據不同的刷棉方式,鋸齒軋花機可分為毛刷式和氣流式兩類。前者將風機產生的高速氣流噴射到鋸齒上,將纖維吹下并送到集棉裝置。后者依靠高速旋轉的毛刷滾筒,將鋸齒上的纖維吹下來。按子棉進入軋花機的方式分,又有前箱進花和中箱進花之分,前者是子棉先進入軋花機前箱,由鋸齒將子棉從前箱帶到中箱,前箱和中箱間的阻殼肋條起到阻擋大型雜質進入中箱的作用。后者是子棉直接進入軋花機中箱,子棉中一些諸如僵瓣之類的大雜質,則放在預處理工序清理。按鋸片數量的多少,鋸齒軋花機又分為171片、168片、139片、128片、121片、108片、100片、98片、90片、88片、80片等不同片型;依據鋸片片距的大小,鋸齒軋花機又可分為19.4mm、18mm、17mm、16mm等品種。鋸片的直徑也有406mm和320mm之分。此外,還有雙鋸筒型、半肋條型、高效型等。
一、鋸齒軋花機的構造和作用
國產鋸齒軋花機的種類很多,其基本構造都是由喂花清花、軋花、電氣操縱、傳動系統等幾部分組成。
(一)喂花清花部分的結構及作用
1.喂花清花部分的作用
(1)將輸送裝置分別出來的子棉儲存起來,保證軋花機連續均勻地生產。
(2)對子棉進行松解,清除雜質,以利于鋸齒的勾取以及改善皮棉品質。
(3)將子棉連續均勻地供給軋花部分,并可在肯定的范圍內調節喂花量,使軋花機處于延續正常的工作狀態。
2.喂花清花部分的結構
鋸齒軋花機的喂花清花部分由儲棉箱、喂花輥、調速器、清花刺輥、排雜網、排雜螺旋、淌棉板等機件組成。
3.調速器
調速器的作用是將清花刺輥傳來的高速降為低速,并可按照軋花機的需要,調節喂花輥的速度,操縱喂花量或停止喂花。
(二)軋花部分的結構及作用
軋花部分是軋花機的主要工作部分,它由前箱、中箱(又稱工作箱)、后箱(也稱刷棉箱)三部分組成。
1.前箱

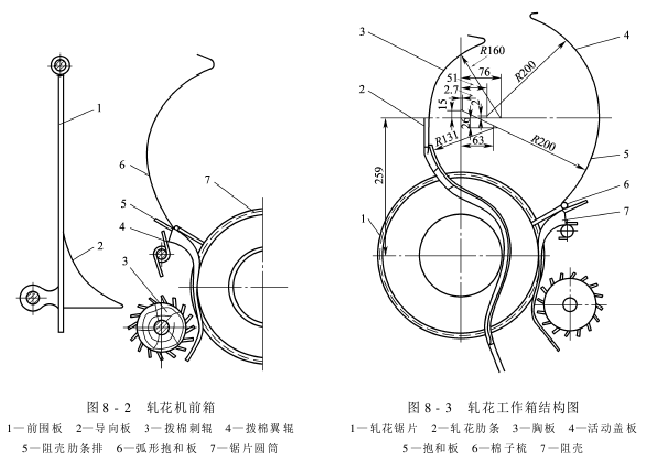

前箱位于軋花機的前下方。其作用是清除子棉中的鈴殼、僵瓣棉、小花頭和其他重雜物,以提高皮棉質量,愛護鋸片不受損傷,并將子棉均勻地喂入軋花工作箱。前箱的結構如圖8-2所示。前箱前面有一塊薄鋼板制成的前圍板,它連同兩側面墻板一并掛在工作箱的墻板上。前圍板下部裝有一塊弧形的子棉導向板,前箱和工作箱之間以弧形抱和板和阻殼肋條排相分隔。

前箱內部還有撥棉刺輥和撥棉翼輥。
2.中箱(工作箱)
中箱也稱軋花工作箱,是鋸齒軋花機主要的部分,它的作用是使棉纖維和棉子分別。軋花工作箱由阻殼肋條排、抱和板、活動蓋板、胸板和軋花肋條排等組成,如圖8-3所示。工作箱截面為上部平圓微垂似桃形的幾何狀。兩側是墻板,抱和板的下端裝有棉子梳,鋸片從軋花肋條間隙伸入工作箱。
3.后箱(刷棉箱)
后箱,也稱刷棉箱,它的作用是將鋸片上的棉纖維吹刷下來,送往集棉部分,并清除棉纖維中的部分雜質(主要是不孕子和破子)。
根據刷棉方式的不同,鋸齒軋花機可分為毛刷式鋸齒軋花機和氣流式鋸齒軋花機兩大類。

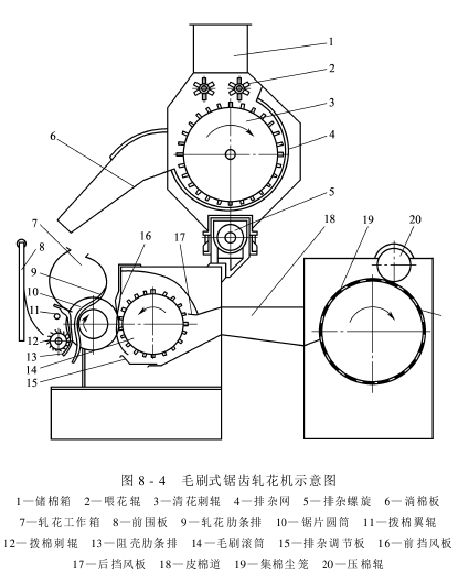

毛刷式鋸齒軋花機的刷棉部分主要由毛刷滾筒、前后擋風板、排雜調節板、邊擋風板、擋雜板、罩殼和底板等組成,如圖8-4所示。毛刷刷棉是利用高速旋轉的毛刷滾筒產生的風力及毛刷本身的刷子實現皮棉和鋸齒的分別。

氣流式鋸齒花機刷棉部分的結構如圖8-5所示。它主要由上排雜刀、排塵雜裝置、儲氣罐、風道、風帽、沖風口、下排雜刀及皮棉道等組成。其刷棉部分是將風嘴噴出的高速氣流,射向帶纖維的鋸齒,利用氣流的沖擊力,將棉纖維從鋸齒上吹刷下來,再利用射流的附壁效應使棉纖維和氣流一起進入皮棉道,送往集棉部分。

氣流式鋸齒軋花機的傳動以及整體結構比較簡單。但多臺軋花機并聯運行,需要肯定壓力的氣壓、氣流、高壓風機,對管道的密封要求較高,對管道設計要求比較嚴格。氣流式鋸齒軋花機整理子棉水分的要求比毛刷式鋸齒軋花機高,整理超水分的子棉存在整理質量差、產量低的問題。由于子棉要求較高,現在制造棉花整理設備的企業已停止氣流式鋸齒軋花機的生產。
(三)電氣操縱和傳動系統
電氣操縱和傳動系統因機型不同而不同,將在下面結合具體機型給予介紹。
