為了實現子棉量的自動操縱和前后工序設備間的協調,如今的棉花整理工藝中不僅設置了子棉量操縱設備,而且還通過電器元件,實現了設備之間的聯鎖操縱。子棉量操縱設備有通大氣閥(也稱子棉操縱閥)、子棉自動操縱箱(也稱自動喂料操縱箱、子棉操縱器)、內儲棉箱(也稱內喂棉箱)、溢流棉倉(也稱溢流箱)等。
1.通大氣閥
通大氣閥是子棉整理過程中經過的個子棉量操縱設備,它安裝在重雜物分別器之前的子棉輸送管道上,其主要作用是接通或切斷外吸棉,起到一個工藝開關的作用。

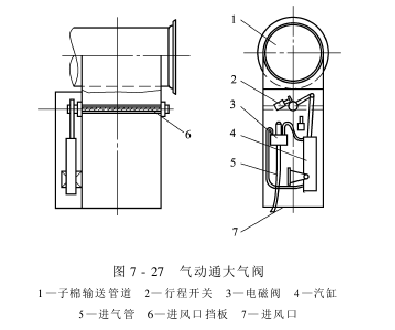

有兩種操縱通大氣閥進風口擋板啟閉的方式,一種采納汽缸操縱,通常稱為氣動通大氣閥,如圖7-27所示;另一種采納電動推桿操縱,通常稱為電動通大氣閥,如圖7-28所示。

通大氣閥的工作原理是:一個管網中各管段進風口的進風量和各管段的阻力成反比,即管段阻力越大,從該進風口進入的空氣流量越小;反之,則空氣流量越大。通大氣閥的安裝位置決策了吸棉管段的阻力比通大氣閥進風口的阻力大數十倍,所以只要打開通大氣閥的進風口擋板,管網中幾乎全部氣流都是從通大氣閥進風口進入,吸棉口處空氣流量近乎為零,子棉的輸送工作馬上停止。
2.子棉自動操縱箱

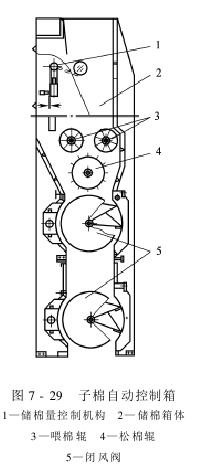

子棉自動操縱箱起儲存子棉、調節工藝中子棉流量的作用,其結構如圖7-29所示,它主要由儲棉箱體、1對喂棉輥、松棉輥、2個閉風閥組成。其主要工藝性能有以下幾方面。

(1)儲存肯定量的子棉,保證外吸棉工作的連續性,提高軋花工藝設備的運轉率。當子棉清理機、軋花機、皮清機、集棉機、打包機等任何設備出現故障時,外吸棉裝置的各個設備可以繼續工作,不必停機;當外吸棉裝置的某個設備出現故障時,由于子棉自動操縱箱內存有肯定量子棉,軋花設備可以繼續工作一段時間。如果故障被很快排解,則不影響成套設備的運轉率,能極大地提高了整套工藝設備的工作效率。
(2)均勻、連續地為烘干機提供松散子棉,以預防烘干機堵塞,提高子棉烘干效率。
(3)根據子棉回潮率高低,調節子棉的供應量,確保烘干后的子棉回潮率符合軋花要求。
(4)在其后續工藝設備發生火情時,能將外吸棉管道內的子棉儲存起來,切斷子棉供應渠道,減少火災損失。
3.內儲棉箱
內儲棉箱如圖7-30所示,它主要由儲棉箱體、1對喂棉輥、1個閉風閥三部分組成。儲棉箱是由鋼板圍成的一個中空的長方體,用來儲存子棉。內儲棉箱只應用在正壓配棉的工藝之中,它安裝在子棉清理機的出棉口。內儲棉箱的主要作用是: (1)儲存肯定量的子棉,保證配棉裝置正常運行,提高設備工作效率。

(2)連續、均勻地為軋花機配棉箱提供子棉。
(3)在發生火災險情時,阻斷子棉進入后續管道及設備,幸免發生火災或減少火災損失。
(4)在子棉不烘干的工藝中,當軋花機、集棉機、打包機等設備出現故障時,內儲棉箱要承接來自通大氣閥和子棉清理機之間管道及設備內的子棉,預防堵塞子棉清理機。
內儲棉箱的工作過程:經過子棉清理機清理后的子棉被拋落在內儲棉箱內,并由喂棉輥均勻喂入閉風閥的隔室內,再由閉風閥卸落到正壓配棉管道內。當子棉清理機內的子棉著火時,可打開防火門,使帶有火星的子棉卸出機外。
4.溢流棉倉
溢流棉倉應用在螺旋配棉工藝中,其主要作用是儲存軋花配棉后多余的子棉,或當軋花機出現故障時,儲存工藝管道中的子棉,其結構如圖7-31所示。它主要由儲棉箱體、喂棉輥、松棉輥、防火門等部分組成。溢流棉倉的結構和子棉自動操縱箱很相似,其主要區別是:溢流棉倉的喂棉輥不是由喂棉電動機直接操縱,而是通過過橋輪由松棉輥上的電動機一起帶動;溢流棉倉內的子棉被松棉輥擊松后,由氣流吸往溢流子棉分別器,故不需要閉風閥喂棉;溢流棉倉設有防火門。
圖7-32為美國拉姆斯公司配棉絞龍的溢流棉倉,其結構和工作原理和前述相同。
