(二)驗證測試
1.周密度試驗
在HVI驗收測試中,使用具有已知值的棉花(如USDAHVI校準棉花或用戶提供的具有已知值的校準棉花)、顏色校準瓷板、雜質校準板、雜質校準棉花進行HVI周密度試驗。周密度測試程序應在模塊測試菜單下的“測試模式”選項中執行。
每個功能的測試在對應模塊測試中進行。如果某一功能測試失敗的話,并不代表整個HVI系統測試失敗,只需對失敗功能模塊進行重新測試。
在校準模式下,長度/強度模塊不能按照公制單位校準,只能按照英制單位校準。但通過狀態菜單設置可使測試結果以公制單位表示。
測試中使用的標準棉花必須在標準環境中正確平衡。標準環境根據ASTM標準在21℃±2℃,相對濕度65%±2%(在中國為20℃±2℃,相對濕度65%±3%,重要的是保持溫、濕度穩定)。棉花樣品平衡時間推舉為48h,至少為24h。
長度/強度測試使用USDA通用HVI校準棉花(短/弱及長/強兩種)。
馬克隆測試使用USDA國際馬克隆校準棉花(高、中、低馬克隆棉花各一種)。
顏色測試將使用用于長度/強度測試的標準棉樣作為顏色標樣,其Rd 和+b值通過50次重復測試獲得。校準板中心板也作為被測標樣。
雜質測試使用USDA雜質標準板和雜質棉花板。
在測試前對各模塊進行校準直到通過為止,測試中不得進行校準。按下列要求在各模塊中對每個樣品進行10次測試為一個循環。測試結果連續兩個循環通過即認為測試通過。
(1)長度/強度周密度測試:對兩個長度標樣在模塊測試下重復測試10次。
測試結果和標準值的偏差及標準差不應超過如下允差(1英寸≈25.4mm,1gf≈0１98cN):
偏 差 標準差
長 度 ±0.016英寸 0.012英寸
±0.41mm 0.31mm
整齊度 ±1.40.8
強 度 ±1.2gf/tex 1.0gf/tex
(2)馬克隆周密度測試:采納高、中、低三個校準棉花在模塊測試下重復測試10次。
測試結果和標準值的偏差及標準差不應超過如下限制:
偏 差 標準差
馬克隆值 ±0.10 0.07
(3)顏色周密度測試:采納模塊測試對每個顏色標準樣品重復測試10次。
①測試長/強棉花時,將托盤和顏色休閑壓頭打開,這樣每次測試可以得到兩個結果。
②測試中心板時,首先關閉顏色休閑壓頭,以幸免壓頭壓壞瓷板和顏色測頭玻璃。
③測試結果和標準值的偏差及標準差不應超過如下限制:
偏 差 標準差
中心板 Rd ±0.4 0.7
+b±0.4 0.7
棉 花 Rd ±1.0 0.7
+b±1.0 0.7
(4)雜質精度測試:采納模塊測試模式,雜質校準板和雜質校準棉花板重復測試10次。
測試結果和標準值的偏差及標準差不應超過如下限制:
偏 差 標準差
雜質板面積±0.25% 0.1%
粒數 ±55
棉花板面積±0.25% 0.1%
粒數 ±55
2.穩定性測試
穩定性測試結果用于測試烏斯特HVICLASSING儀器穩定性。在測試過程中,實驗室溫度和濕度必須穩定在溫度20℃±2℃、相對濕度65%±3%。穩定性測試不僅考察儀器的狀況,還包含對實驗室環境、人員水平和樣品平衡的考察。
如果合同規定校準允差使用USDAHVI校準棉花校準儀器。那么在儀器校準時只能使用HVI校準棉花、顏色校準瓷板、雜質校準板。不能用其他測試材料代替。使用模塊測試功能進行測試,每個模塊循環測試10次。允差值為相對于樣品標準值的正負差值范圍;結果評價只考察平均值的差異,不包含標準差。
穩定性測試每小時測試1次,連續進行6h。
注意:穩定性測試程序在模塊測試菜單下的“測試模式”選項中執行。
(1)長度穩定性測試:在進行長度穩定性測試時,首先在長度/強度模塊測試下的“測試模式”中選擇“穩定性測試”。同時要注意設置參數時應關閉樣品廢棄功能。然后按系統的提示用校準儀器的長、短兩種校準棉花進行測試。將每個樣品循環測試10次,當長、短兩種校準棉花全部測試結束后,打印測試結果。
結果允差為:
長 度 ±0.02英寸(0.58mm)
強 度 ±1.5gf/tex
整齊度 ±1.0
(2)馬克隆穩定性測試:進行馬克隆穩定性測試時,首先在馬克隆模塊測試下的“測試模式”中選擇“穩定性測試”。然后按系統提示用校準儀器高、低兩種馬克隆值校準棉花進行測試。每個樣品循環測試10次,當高、低兩種馬克隆值校準棉花全部測試結束后,打印測試結果。
結果允差為±0.15。
(3)顏色R d 和+b穩定性測試:進行顏色穩定性測試時,首先在色/雜模塊測試下的“測試模式”中選擇“顏色穩定性測試”。需要注意的是:使用中間瓷板測試時,應關閉壓頭/托盤休閑功能。之后按系統的提示使用中間瓷板和長、短兩種校準棉花進行測試。校準棉花必須至少經過50次重復測試,確定其R d 和+b值。將中間瓷板和每個樣品循環測試10次,當中間瓷板和長、短兩種校準棉花全部測試結束后,打印測試結果。
結果允差為:
中間板 R d :±0.4;+b:±0.4
短棉花 R d :±1.5;+b:±1.5
長棉花 R d :±1.5;+b:±1.5
(4)雜質穩定性測試:進行雜質穩定性測試時,首先在色/雜模塊測試下的“測試模式”中選擇“雜質穩定性測試”。需要注意的是:測試時應關閉壓頭/托盤休閑功能。之后按系統的提示使用雜質瓷板和6號雜質棉花板進行測試。循環測試10次,全部測試結束后打印測試結果。
結果允差為:
雜質瓷板 面積:0.25%; 粒數:5
6號雜質棉花板面積:0.25%; 粒數:5
3.驗收程序
驗收程序測試僅僅在需要時進行,其中包含長度/強度(L/S)8×8測試、馬克隆(MIC)8×6測試、顏色8×12測試、雜質8×12測試四種測試模式。驗收程序測試是在模塊測試菜單下的“測試模式”選項中執行的。下面以長度/強度(L/S)8×8測試為例說明。
長度/強度(L/S)8×8測試是用8個不同的棉花樣品各循環測試8次。

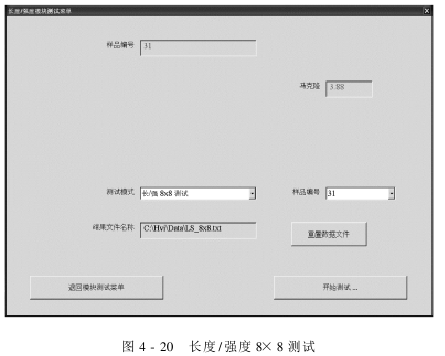

從長度/強度模塊測試菜單測試模式內選擇長度/強度8×8作為測試模式(圖4-20),點擊“開始測試”進入主測試菜單。

將棉樣置于取樣器中,按下長度/強度箱上的“開始”按鈕。取樣器門自動關閉,每個取樣器打算一束棉纖維。
梳齒沿軌道移動到把梳齒位于毛刷的前端時,毛刷就自動從梳齒上除去松散纖維,同時清潔并排列余下的纖維。然后梳齒沿軌道移到透鏡和夾持裝置處,進行長度、整齊度、強度及伸長測試。
測試結束,數據顯示在屏幕上,進行測試直到所需的循環次數完成。

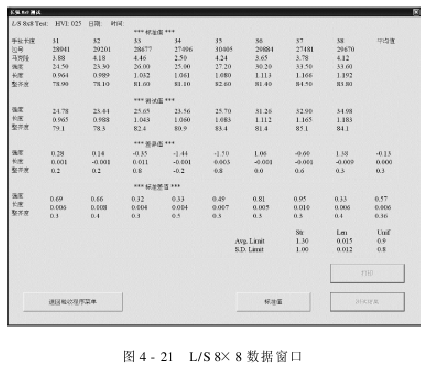

圖4-21所示的窗口為一組測試數據。

測試將每對梳齒作為一次循環,不對測試數據取平均值。因此,如果任何一個梳齒不對應,則兩個梳齒都不對應,所以測試須重新進行。
