(二)HVI校準

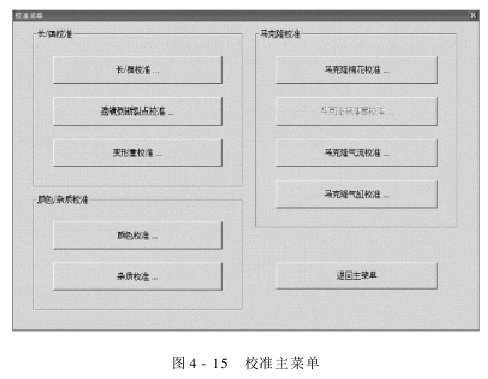

從主菜單(圖4-15)上選擇校準,校準菜單就啟動了。菜單包含校準長度/強度、馬克隆值和顏色/雜質校準選項。

點擊合適的模塊按鈕進入校準部分。
1.長度/強度模塊
長度/強度模塊有3個校準選項:長度/強度校準、完透鏡至斷裂點校準、變形量校準。
(1)長度/強度校準:長度/強度校準同意操作者設定標準值,設定校準參數,選擇校準選項。標準值是短棉和長棉的參考值,在標準校準棉箱上可以尋到。
在校準項目選項欄中同意操作者根據需要選擇任一選項進行校準:長度/強度、長度/強度/短纖維、短纖維。
首次校準時,可以把校準參數欄中的全部“偏移量”設定為0,之后儀器會自動計算這些值。
校準后,不用再改變這些值。
系列校準試驗前(12個樣品),檢查校準棉纖維的標準值和被測試校準棉箱外的值是否一致。如果不一致,重新設定校準棉的值。按以下順序開始校準試驗:
①把短/弱棉樣放在取樣器里并按開始按鈕。
②根據提示,對短校準棉進行12次測試。
③在短棉測試完后,說明窗口出現了變化,要求對長棉進行12次測試。
④檢查顯示在屏幕上長棉的標準值,和用于校準的長棉標準值是否相同。
⑤根據提示,對長校準棉進行12次測試。
如果12次校準測試數據的平均值符合允差范圍的規定,則校準通過。

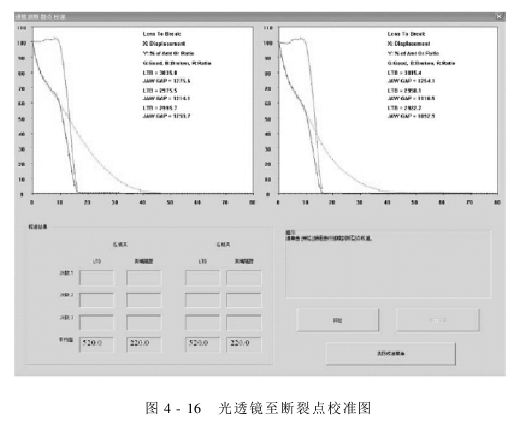

(2)完透鏡至斷裂點校準:完透鏡至斷裂點校準用來檢查并更新完透鏡到夾鉗之間距離的精確性。完透鏡至斷裂點校準菜單如圖4-16所示。屏幕上的兩個圖代表了左邊和右邊的梳齒。

進行完透鏡至斷裂點校準按下列操作進行:
①在校準主菜單上點擊完透鏡至斷裂點校準按鈕。
②按下屏幕上的開始按鈕。
③把校準標準棉樣放入取樣器內。
④按下長度/強度箱體上部的開始按鈕。
⑤每次循環時,重新確定取樣器內的校準標準棉樣,并按下開始按鈕。
⑥測試完成時,按下屏幕上的保存按鈕。
⑦返回并退出。
相同梳齒運行兩次,次測試未斷裂纖維的纖維圖,第二次測試斷裂纖維的纖維圖。比較這兩個測試,可計算出完透鏡和后夾鉗的距離。
校準完成后,數據將顯示在屏幕上。在完透鏡至斷裂點校準執行后,必須重新進行校準長度/強度。
屏幕上顯示的圖表描述如下:
①藍線代表纖維圖。
②綠線代表纖維斷裂。
③紅線代表兩個數值(指相同梳齒運行兩次,次測試未斷裂纖維的纖維圖,第二次測試斷裂纖維的)的比率。
④紅線的交互代表了夾鉗的距離。
校準時,如果強度出現連續錯誤,或者在試驗的過程中,強度的標準差異偏高,則需要進行完透鏡至斷裂點校準。
(3)變形量校準:變形量校準的目的是在斷裂伸長率的測試過程中,測試和改正出現在HVI1000儀器上的機械偏差。當完成這些校準程序后,將保存正確的斷裂伸長率。

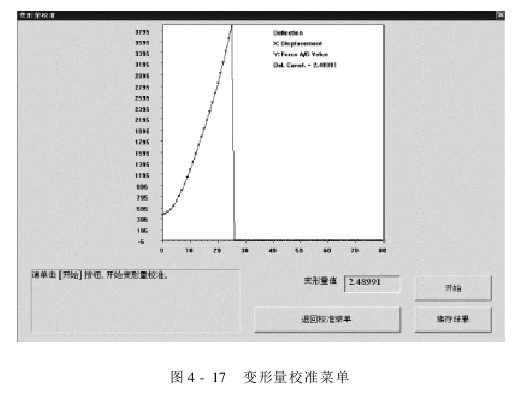

變形量校準菜單如圖4-17所示。變形量校準按下列操作進行:

①在校準主菜單上點擊變形量校準按鈕。
②點擊屏幕上的開始按鈕。
③在夾鉗之間插入聚酯薄膜材料,點擊開始。在測試平衡曲線時需要等待一段時間。
④程序完成后,將顯示變形量常數。
⑤從拉斷器中移開聚酯薄膜材料。
⑥點擊存儲鍵并返回到校準菜單。
至此,變形量校準完成。
2.馬克隆校準
馬克隆校準有4個選項:馬克隆棉花校準、馬克隆標準塞校準、馬克隆氣流校準、馬克隆汽缸校準。
馬克隆棉花校準過程———輸入標準值后,將顯示下面的說明:
(1)點擊開始按鈕開始。
(2)系統提示低馬克隆值棉樣品稱重。注意在樣品稱重之前,天平讀數為0。樣品重量對于校準來說應當是10g±0.1g。
(3)把已經稱重的樣品放入馬克隆腔體并蓋上蓋子。試驗自動進行,蓋子打開時,樣品從汽缸內排出來。
(4)系統提示高馬克隆值棉樣品稱重。把已經稱重的樣品放入馬克隆腔體并蓋上蓋子。
試驗自動進行,蓋子打開時,樣品從汽缸內排出來。
(5)測試完成后,點擊保存。
(6)返回到主菜單。
如果校準成功,將會顯示“校準完成,馬克隆參數更新”。
注意:天平對氣流、振動等都很靈敏,為了確保精確性,預防任何氣流吹到天平上;應保證樣品不接觸盒子的邊部,可將其掛在天平盤的下方。
馬克隆校準用的是國際校準棉,在這個程序里,需要使用低馬克隆棉花和高馬克隆棉花。
程序會對低值和高值校準棉進行說明,引導你完成校準程序。
馬克隆標準塞校準、馬克隆氣流校準、馬克隆汽缸校準涉及儀器的機械調整,一般由專業維修人員或烏斯特技術工程師進行操作。
3.顏色和雜質校準
(1)顏色校準:顏色測試機構的校準程序很簡單。系統查看一系列已知色度值的板,然后把這些值和儲存在系統里的校準常數比較,如果數據不一致,系統就改變常數值,使測試恢復到大家熟知的標準。后查看雜質板。
下面列舉進行顏色校準的步驟,從校準菜單中選擇顏色校準。信息窗口顯示了完整的校準說明,同時用紅色和藍色顯示每個顏色板的標準值。
①從儀器提供的標準板中挑選出合適的顏色板,注意地把這些板放在窗口上(完滑面向下),確保顏色板鋪滿窗口。
②點擊開始按鈕,軟件自動比較顏色板顏色和顏色板記錄的標準值。必要的話,需要調節常數。
③按照系統提示的順序依次將色板放在測試窗口進行測試。如果校準測試通過,保存結果。
(2)雜質校準:這一部分僅對雜質校準有效。測試完雜質板后,上端和下端的雜質校準值按照面積和個數都顯示出來,同時還顯示標準值、測試值、標準值和測試值之間的差距。

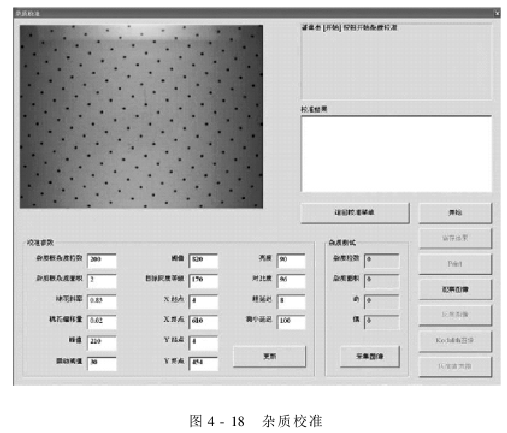

在校準菜單上(圖4-18),點擊雜質校準,開始測試。按下開始按鈕,屏幕右上方的信息顯示了開始校準的說明。首先在顏色窗口放入白板(完面向下)。在窗口提示時放入有標準參數的雜質板(板上的標準參數應當和輸入的數值相符),點擊開始。再次放白板(測試面積),再點開始。校準完成后,測試值在允差范圍內時,點擊保存按鈕。
校準結束。
