鋼板的作用是操縱梭箱變換的規律，使梭座按照織物的緯紗配色循環變換梭箱的位置。在單側多梭箱中，每塊鋼板操縱2根緯紗，因此要求每種緯紗連續引緯數必須是偶數，根據緯紗的配色循環而編制鋼板，連接成梭箱鏈，棱箱鏈掛在八角花筒上，八角花筒通過中心軸上的偏心盤和連桿傳動，因此，中心軸間轉一次，主軸回轉兩次，八角花筒翻過一塊鋼板。

　　1．鋼板結構[鋼板操縱梭箱的位置)

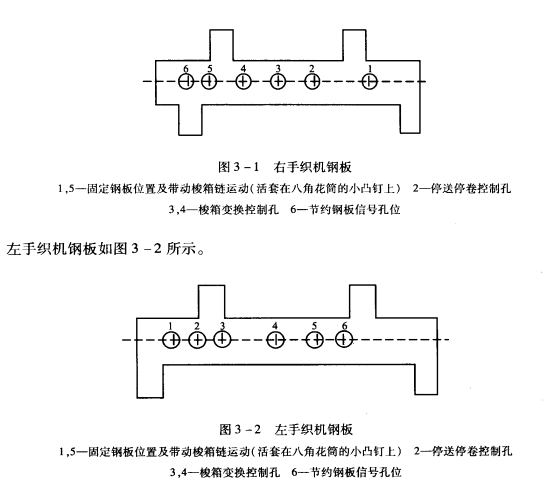

　　右手織機鋼板如圖3—1所示。
