在異形筘式的噴氣織機上,緯紗飛過梭口是依靠主噴嘴的正確輸送至異形筘槽,再由數十個按肯定距離安裝的輔助噴嘴經接力傳遞的方式送過梭口。

　　一、輔助噴嘴的作用

　　(1)將緯紗接力輸送過梭口。

　　(2)利用拉伸噴嘴(又叫尾噴嘴)來伸直緯紗,提高引緯質量。

　　(3)和主噴嘴一起共同優化引緯參數,達到完善引緯質量和節氣省能的目的。

　　生產實踐表明,在正常運轉時,輔助噴嘴的氣耗總量占整機氣耗量的75%左右。因此,噴氣織機能否進一步提高車速并被廣泛采納,取決于能否進一步提高緯紗飛行速度(關鍵在于提高氣流合成的質量)和進一步降低氣耗量,達到節氣省能降低生產成本的目的。

　　二、輔助噴嘴的類型

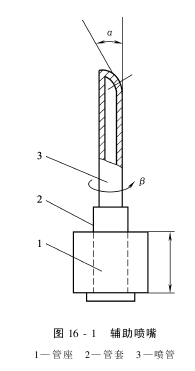

　　輔助噴嘴由管座1、管套2及噴管3等組成。其中噴管頭端壓扁成形,噴孔位置在和管身呈α角的斜面上,α稱為噴射角;噴管和管套一般用樹脂膠固結,兩者按肯定的角度β定位。稱為噴向角,如圖16-1所示。

　　輔助噴嘴的外形和尺寸,因機型、筘座結構及異形筘筘槽形狀的不同而大同小異。所以,輔助噴嘴的分類,一般就根據其噴孔的數目和形狀分成圓形和非圓形孔兩大類。圓形孔中又可分成單孔、雙孔、五孔、七孔、十九孔、二十一孔等;非圓形孔中又可分成長方形孔、海星狀孔等。

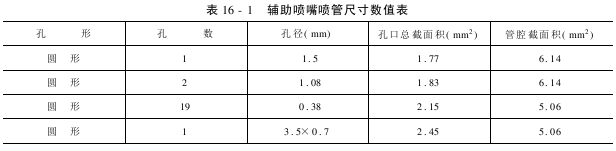

　　從生產實踐角度看,各種孔形的輔助噴嘴的氣流性能各有千秋,但也確有差異;它表明世界上各噴氣織機制造廠家對噴氣引緯技術的應用有所不同,體現自有的價值。如亞洲產的噴氣織機多采納單孔或雙孔的輔助噴嘴;而歐洲產的噴氣織機則多采納多孔或非圓形孔的輔助噴嘴。幾種常見的輔助噴嘴進行測繪所得的數值有見表16-1,供參考。

　　三、輔助噴嘴的調節

　　輔助噴嘴是在“群體”條件下共同起到接力引緯作用的。因此,除要求輔助噴嘴在制造時,個體之間的有關參數要嚴格一致外,同時還要求它們在安裝后,非常對噴向角有著更為嚴格一致的要求,以獲得佳的合成氣流。這對于單、雙孔輔助噴嘴的安裝調試更為重要。由此可知,事先了解并把握住單、雙孔輔助噴嘴隨供氣壓力的變化而造成的γ角的大小和方位上的變化尤為必要。從而認為,那種上機后不因供氣壓力的明顯變化而應隨之也調節噴向角大小的作法,是很難取得節氣省能和優化引緯條件的效果。

　　四、幾種功能型輔助噴嘴

　　基于多年的實踐,現用的輔助噴嘴對噴氣織機有多種影響,90%以上的輔助噴嘴因磨損而報廢,輔助噴嘴的能耗約占整機能耗的70%以上等。

　　針對噴氣織造的能耗及效率等問題,在此簡要介紹獲得國家專利的減磨型、節能型及提速型等功能型輔助噴嘴的設計要點及使用效果。

　　(一)功能型輔助噴嘴

　　1.減磨型輔助噴嘴

　　輔助噴嘴磨損的原因有輔助噴嘴插入經紗時和織口之間的距離,現有方式的噴向角β使輔助噴嘴側身進出梭口是其磨損的主要原因。

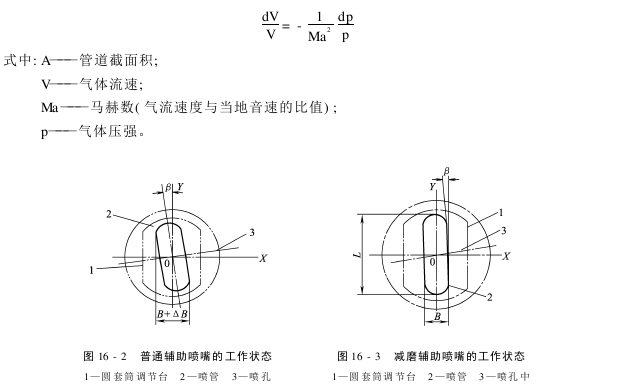

　　因現有方式的β角使輔助噴嘴側身進出梭口,從而在其厚度B方向產生了一個厚度增量ΔB,如圖16-2所示。為了使輔助噴嘴仍能以其原有厚度B平行于經紗進出梭口,所以減磨型輔助噴嘴將β角上移至噴嘴體的頭端一次壓制而成。這樣既保證了工藝上所必需的大小一致的β角,也幸免了原有噴嘴上的β1和β1在組裝時所造成的誤差。圖16-3所示為減磨型輔助噴嘴的工作狀態。此時它就能以厚度B進出梭口,從而減輕了輔助噴嘴和經紗之間的相互摩擦,同時按工藝要求通過調節螺釘對β角進行調節。

　　2.提速型輔助噴嘴

　　測試結果表明,噴嘴座和噴嘴體的結構尺寸和輔噴氣流的速度有著緊密的關系。根據流體力學基本原理,如果氣體在噴管中的流動為等熵流動時,管道中流動的速度變化率和管道截面積變化率之間的關系為:

　　由上式可知,亞音速(Ma<1)流動時,氣流速度增大比密度減小得快,所以噴管截面縮小(漸縮才能使氣流加速),氣體在漸縮噴管中具有提速的效應。

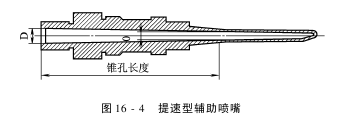

　　根據上述流體力學連續方程基本原理,對輔噴氣流的通道進行了優化設計。圖16-4所示為提速型輔助噴嘴的結構圖,其漸縮形氣流通道的大小端內徑之比的取值范圍為D/d=1.02～3.0。

　　3.節能型輔助噴嘴

　　噴氣引緯工藝要求引緯的氣流必須具有肯定的速度和流量,為此輔助噴嘴射入筘槽內的氣流也必須具有肯定的速度和流量。當輔助噴嘴肯定時,每次引緯所噴射的氣流所具有的速度和流量和其供氣壓強成正比。

　　在相同供氣壓強的條件下,輔助噴嘴的噴孔個數、孔徑大小、形狀及整理精度等因素的差異,都會影響其射流的速度和流量。在對分析各種輔助噴嘴的氣流性能后得知,通過降低供氣氣壓和節約流量都可以達到節能的目的(圖16-5)。所以,節能型輔助噴嘴的設計要點在于降低每次引緯的耗氣量,采納異徑多孔方式進行設計,提高其集束性,并易于和主噴氣流匯交,以達到降低氣流衰減率及減少堵塞的目的。節能型輔助噴嘴的特征為異徑多孔,即中間1大孔
