一、無梭織機邊撐裝置的類型、結構
(1)無梭織機邊撐裝置根據織布機的類型主要分為四個大類;片梭織機邊撐裝置、噴氣織機邊撐裝置、劍桿織機邊撐裝置、噴水織機邊撐裝置。
每個大類邊撐裝置中都有很多種織機型號,根據織機型號的不同,其邊撐裝置規格和安裝的尺寸、形狀也不同,故每個大類的邊撐裝置也分為許多種品種,在每個品種中根據織物的不同,同一品種的邊撐裝置又可分為多個規格,如:厚型織物、毛紡型織物、中厚型織物、輕薄型織物、長絲類織物、絹紡型織物,其所配的邊撐規格也不完相同。

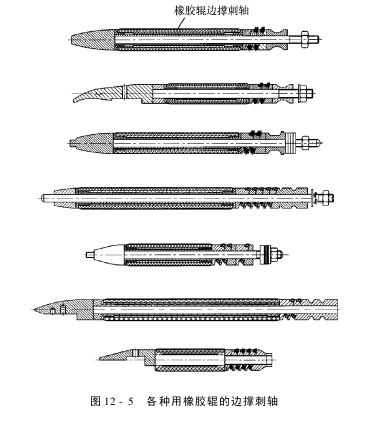

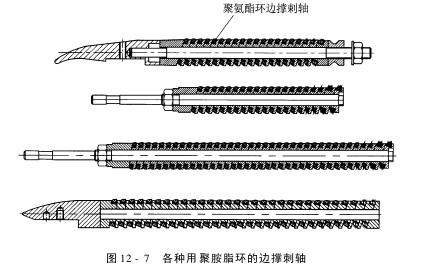

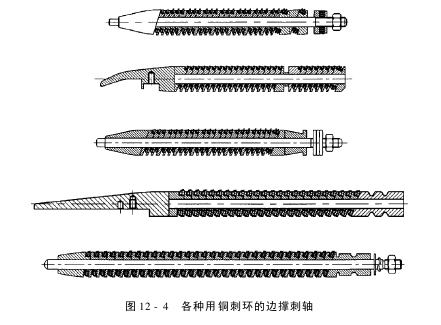

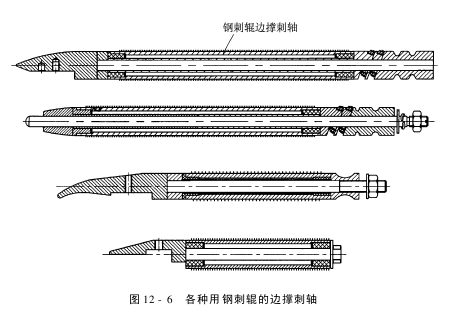

(2)無梭織機邊撐裝置的結構,主要有銅刺環運轉的,聚氨酯環運轉的,橡膠輥運轉的,鋼刺輥運轉的4種形式如圖12-4～圖12-7所示。厚型織物、毛紡型織物、中厚型織物,要配銅刺環運轉的邊撐裝置,但針露出高度和針排列需按織物的厚度和經緯密度變動,輕薄型織物、長絲類織物、低特高密織物要配橡膠輥運轉的絲織邊撐裝置,張力大的低特高密織物、絹紡型織物要配鋼刺輥運轉的鋼制邊撐裝置。

二、無梭織機邊撐裝置的技術要求
(1)銅刺環表面粗糙度應達到3.2。
(2)銅刺環上的鋼針應無彎鉤、斷頭、脫落現象。
(3)銅剌環安裝后運轉靈敏。
(4)銅刺環上的鋼針露出面應平齊,高低相差不超過0.15mm。
(5)橡膠輥安裝后運轉平穩,螺紋無明顯差異。
(6)鋼刺輥刺尖需銳利、無跳刺、斷刺現象。
(7)邊撐裝置安裝尺寸應符合織機安裝要求。
