提花裝置是織機五大休閑的主要機構———開口機構的一種,主要由傳動機構,提綜機構和花紋操縱機構,按照花紋操縱的不同,可分為機械提花裝置和電子提花裝置。

一、機械提花裝置的作用及其應具備的條件

1.機械提花裝置的作用

主要用于和織機配套織造復雜織物,完成開口提花動作,如大花紋圖案被面、裝飾布、領帶等。

2.應具備的條件

(1)同多臂裝置一樣,機械提花裝置本身無動力源,其完成休閑的動力來自織機,傳動的方式常用的是兩端都帶萬向節的傳動軸,采納空心鋼管可以減輕重量。

(2)提花裝置應和織機保持同步,確?？棛C主軸轉動一圈,提花裝置吊鉤帶動通絲、綜絲形成一次梭口,完成一次循環織造。因提花裝置的開口一般是復動式機構,所以當織機轉動一圈,提花機只轉動半圈,形成一次梭口。

(3)提花裝置應具備信號閱讀機構,即通過多種零件組合的機構能將按所需織造織物圖案工藝排列的信號接受并傳遞輸出給執行機構,接著完成開口休閑,常用信號閱讀機構為穿孔紙紋板機構。

(4)應具有提綜回綜機構,全部的提花機,均是消極式開口裝置,所以提花機的開口執行機構只完成提綜動作,回綜動作通過掛在每一根綜絲下部的獨站彈簧,在吊鉤上升結束后,利用彈簧力復位,形成下一次梭口。

(5)提花開口宜織造復雜圖案,需對織機經軸上每一根經紗單獨執行上下休閑,所以需要足夠多的吊鉤及通絲完成動作。常用的吊針數為1344針。

(6)因為提花裝置需配置數量較多的通絲,為保證高速休閑中減少摩擦,需保證通絲和織機垂直夾角不大于55°,所以提花機需放置肯定高度,以滿足上述條件,因此在織機上方設置樓架。

二、機械提花裝置的技術要求

隨著科學技術的進展,機械提花裝置已逐步被電子提花裝置所取代。但在織造毛織物非常是重厚型毛織物時,大多仍使用機械提花裝置。以GT505型機械提花裝置為例,主要技術參數如下:

(1)針數:1344針。

(2)開口型式:復動式全清楚開口。

(3)花紋操縱形式:連續紋紙。

(4)適用開口高度:33～125mm。

(5)機型:上置式:R、L通用。

(6)傳動方式:站軸萬向節,鏈傳動。

(7)噪聲:≤84dBA。

(8)提花機高轉速:300r/min。

(9)提花機外形尺寸:1100mm×1000mm×1200mm。

三、機械提花裝置的使用

以GT505型機械提花裝置為例:

GT505型復動式全清楚開口機械提花裝置可和國外各類中高檔劍桿織機配套使用,可織造棉、毛、絲、麻、化學纖維等提花織物。

1.結構和原理

GT505型機械提花裝置主體部分由機架部件、傳動部件、刀箱連桿部件、偏心盤、牽桿擺臂部件、分別式橫針部件、訊號部件、豎針目板格柵部件、滑輪組線架部件、玻璃格柵部件等組成。

GT505型機械提花裝置,動力由織機通過站軸萬向節或鏈條輸入,通過曲柄牽桿帶動擺臂擺動,由擺臂上的連桿帶動刀箱上下休閑;凸輪軸動力由主軸通過鏈條輸入,訊號花筒由凸輪軸通過鏈傳動馬爾它機構,作間歇休閑,花筒同步將連續紋紙喂入針板內。當凸輪推動活動橫針箱前進時,若紋紙對應橫針有孔時,由橫針箱上的壓簧推動對應的橫針繼續前移,推動豎針前擺至提刀口上方,完成信號選針工作;對應橫針紋紙上無孔時,橫針被紋紙擋住不動,豎針原地不作擺動,由此,刀箱的提刀在擺臂帶動下上下休閑,帶動有信號的豎針往上休閑并通過滑輪組、通絲、綜絲,將經紗提升,無信號的豎針在回綜彈簧力、拉力作用下靜止不動,形成上下二層清楚的開口狀態,進行提花織造。

2.提花裝置及附件的安裝

提花裝置和附屬的支承、傳動部件等,制造廠在出廠前完可能安裝完畢。出廠后制造廠可安排專業技術人員,援助用戶進行織機樓架上的終安裝及和織機連接工作,如果用戶自行安裝,應認真閱讀說明書所述的安裝方法和調整事項。

3.提花裝置樓架的制造要求

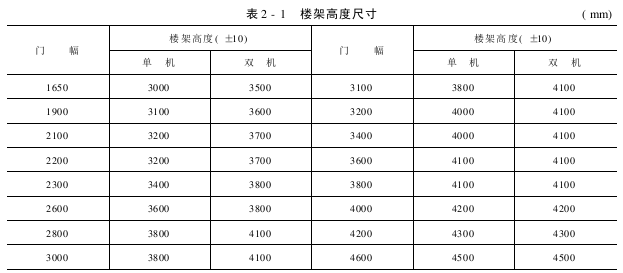

樓架一般由用戶廠制造,也可由制造廠協助解決。樓架高度尺寸需視織機門幅及廠房高度決策。廠房高度足夠時,完量高一些,一般用戶請按表2-1制造。制造好的樓架應保證有足夠的剛度。

4.提花裝置開口高度的調整

提花裝置開口高度由于各種織機及原材料需求不同,故開口高度也不同,當采納清楚開口時,除了高度還有傾斜角、裝造深度等,應根據工藝需要和提花裝置的使用說明進行調整。

四、保養和維護

在進行保養和維護操作前,必須關掉織機,并切斷電源。

1.潤滑

為確保提花裝置的正常運轉,需定期對有關部件補充潤滑油,應有規律的合理加油,而不要加注過量的潤滑油。

加油后,注意揩去提花裝置上的油滴、油脂,并檢查和清潔油底盤。

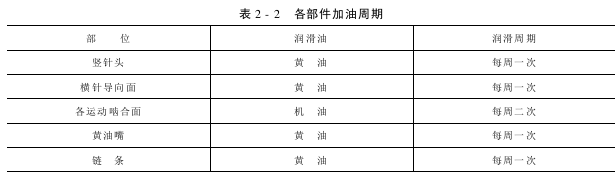

加油點為休閑嚙合面、各個黃油嘴及鏈輪,表2-2列出了各加油點加油周期。

2.傳動鏈保養

全部的傳動鏈在休閑中都會被拉伸,為了彌補拉伸變形量,有必要根據肯定規律,調整鏈條的張力。正確的張力調整,應遵從如下原則,鏈的緊邊繃緊,松邊的中點張緊后,用手指按壓檢查。

傳動鏈的壽命可通過測量伸長量而確定,當伸長量超過原鏈長的2%時,就需要更換新傳動鏈。

3.提花裝置檢查

應該定期檢查提花裝置,以保證機器的各部件處于良好的工作狀態。非常需要檢查通絲和滑輪、紋紙的工作狀態是否正常,通絲在目板中的線段是否有損壞現象,回綜件四周不同意有灰塵臟物,用壓縮空氣定期清掃。

需定期檢查各休閑件的潤滑情況,及時補充潤滑油。

當提花裝置長期使用后,由于磨損,個別橫(豎)針需要更換。
