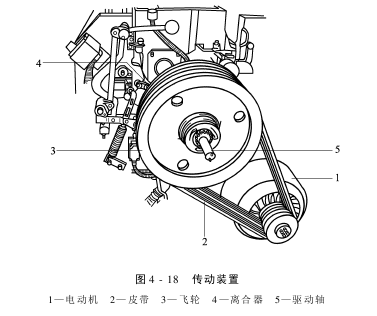

織機的傳動裝置是由電動機、V形皮帶盤、離合器機構、開關機構、制動機構及防逆轉機構等組成,如圖4-18所示?？棛C(jī)由電動機1驅動。電動機1通過V形皮帶2傳動兩只飛輪3。
織機嚙合時,兩只飛輪3壓向插在中間的離合器4,電動機的動力傳遞到驅動軸5上。

電動機軸上有兩組“V”型皮帶盤,每組皮帶盤是由兩片具有單面錐度的皮帶盤片及一片具有雙面錐度的皮帶盤片組成。離合器的基本部件有活套于傳動軸上的“V”型和緊固于傳動軸上的十字型傳動片。十字型傳動片端面的兩側面均鉚有摩擦片,當兩只“V”型皮帶盤夾緊中間的摩擦片時,離合器嚙合,織機被啟動,當兩只“V”型皮帶盤脫開中間的摩擦片時,離合器即脫開,織機的傳動就被切斷。
制動機構:片梭織機采納的是全周式鋼帶制動帶,制動帶的工作面上鉚有制動摩擦片。制動時,制動帶被拉緊,并緊緊地包圍在制動盤上,從而使織機迅速而精確地制動停止。當織機的自停裝置發動停機時,制動裝置要使高速運轉的織機受制動而停止。
開關機構:開關機構位于胸梁上方,并橫貫織機全幅。它有三種狀態:制動狀態(織機停止)、解除制動狀態(織機仍保持停止)和運轉狀態(解除制動并使織機進入運轉)。P7300型片梭織機的傳動裝置主要作了以下的改進:增強了主傳動離合器,優化了織機的剎車性能,降低了織機承受的剎車載荷達30%。其它,簡化了裝配和拆卸的操作,減少了維修保養時間。
