電磁制動器是利用電磁吸引力加壓于一對摩擦面,產生摩擦力矩來制動的裝置。由定片和靜片構成,靠空氣對流來冷卻。它只有一個摩擦面,結構簡單,散熱效果好,摩擦面間沒有潤滑油引起的粘滯,所以反應迅速,動作靈敏,無空轉力矩,能承受高頻度的停止和啟動動作,故適應于要求反應迅速和動作頻繁的場合,這些特點正符合織機傳動的需要。但它簡單磨損,這是該形式的缺點。

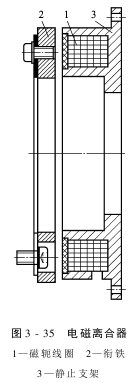

圖3-35是結構示例,屬于靜止線圈、制動銜鐵組成的電磁制動器。

嵌有線圈的靜止線圈通過支架固定在機器靜止部件上。在轉子的端面上埋入摩擦片,銜鐵裝在皮帶輪上。線圈通電后,就使磁軛激磁,在磁軛線圈1、銜鐵2間形成一個磁路,從而吸引銜鐵,使2和靜止線圈互相貼緊。此時兩者之間產生制動的摩擦力矩,從而使主軸皮帶輪快速停止轉動。切斷電流時,則靠彈簧片回復力將銜鐵和摩擦片分開。因為無間隙自動調整裝置,所以銜鐵和摩擦片間的間隙經過一段時間的磨損后,靜片和動片的間隙會變大,或者有油污粘附其上時,將導致停車位置不精確,就應該進行調整和清理。
噴水織機常用的制動器額定靜力矩值為350～500N m,耗用功率為40～70W,電源為24V直流電。
直流電磁線圈屬于感性電路,當電流急劇發生變化時,將因自感作用而在電路內發生反電勢,阻礙電流馬上變化,這就是直流磁路的過渡現象。對于電磁制動器,在加上電壓后到銜鐵被吸,相應會有一段過渡時間,這對于織機要求快速反應是不利的。為縮短上述過程,提高靈敏度,在啟動或制動開始階段,可采納一些非常的電路,如:剎車時,可采納快速勵磁線路、過電壓勵磁線路或電容快速勵磁線路等;過電壓方式是其中常用的一種,既在制動的起始階段,線圈短時間加上2～3倍于額定電壓的高電壓,縮短吸引時間,使結合力矩迅速上升,加快制動過程;另一種方法是電動機的反接制動,加速制動過程。
高速無梭織機還采納超啟動力矩電動機,進一步加快啟動過程以適應高速化,這種電動機的啟動力矩可為正常值的8～12倍。
由于采納了電磁制動器操縱織機的啟、制動以及其他機電結合裝置的應用,使得織機的操作可以按鈕化,操作方便。常用的按鈕種類有:開車、關車、緊急關車,點動、點動一轉、慢倒車等,以上均是操縱主傳動的按鈕;其它,還有一些操縱輔助機構的按鈕,如尋緯反轉及正轉,電子送經正、反轉,電子卷取正、反轉等。
