噴水織機由于以織造各種疏水性纖維織物為主,化學纖維織物對鋼筘的磨損比較明顯,一般都配有鋼筘愛護裝置,因而其邊撐裝置和其他類型織機有明顯區別。撐布形式從走布路徑上分為上走布和下走布兩種形式,也有根據織物要求可配全有效寬度撐布的形式。
1.上走布邊撐
刺環為雙排雙列、雙排單列、雙滾柱三種,用戶可根據織物織造需要來選擇。
圖3-32中所示的就是上走布邊撐。
2.下走布邊撐
刺環一般為14°10′的雙排雙列,針傾角根據用戶要求織造需要選取。
3.全有效寬度邊撐
采納一根棒狀撐布棒,如圖3-32所示,其特點是可提高織口的穩定性,減小織口的游移,撐布棒的直徑表面紋理及材料依據織物品種進行調換,適用于有效寬度確定的大批量織物的織造。

4.浮動織口

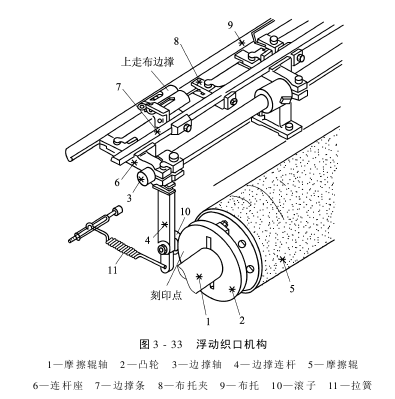

噴水織機在織造過程中,合纖長絲對鋼筘的磨損比較明顯,故噴水織機一般都配置了浮動織口機構(圖3-33),使織口在織造過程中緩慢地作上下擺動(約3mm),使鋼筘筘羽和緯絲的接觸不限制于某一處,從而幸免鋼筘筘羽被磨出“細溝”,以致不能使用。

當凸輪2隨著摩擦輥5一起轉動時,和其貼靠的滾子10和邊撐連桿4被迫繞邊撐軸3中心作擺動,同時帶動布托9作上下擺動,從而使貼靠在布托9頂面的織口也作上下擺動(因布面被拉緊有張力,始終貼靠在布托9上),實現浮動。
