(一)水泵的結構

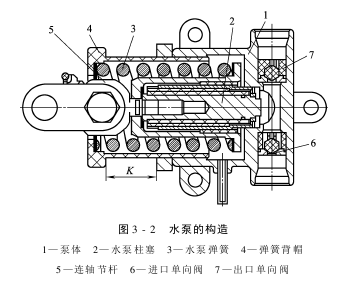

水泵是引緯機構中為重要的裝置。它的基本構造如圖3-2所示。

當凸輪從小半徑轉向大半徑時,連軸節桿5在泵凸輪桿的帶動下向左休閑,使水泵彈簧3受到壓縮,在水泵內部形成負壓,進口單向閥6打開,出口單向閥7關閉,水從浮筒箱被吸入水泵。當凸輪從大半徑突然降至小半徑,由于水泵彈簧3的作用使水泵柱塞2迅速向右移動,并將壓力直接作用于吸入水泵中的水柱上,此時進口單向閥6關閉,出口單向閥7打開,水從水泵被壓出,再經出水管噴嘴噴出。

(二)水泵閥
水泵閥和水泵體組成一體。進口單向閥6和進水管相連,出口單向閥7和出水管相連。在這些連接處,必須連接緊密,不漏水、不漏氣,否則,織機運轉時,將會使泵閥球的動作不規則,水量不穩造成短緯的缺陷。
(三)水泵動程
從噴嘴噴出的水量,取決于水泵動程及柱塞直徑。常用的動程范圍是10～12mm。水泵凸輪動程越大,則由水泵排出的水量越多;柱塞直徑有16mm、18mm、20mm、22mm、24mm、26mm、28mm等。在寬幅織機上,有用到直徑為30mm的,以保證足夠的水量,將緯紗順利引到末端。
(四)水泵壓力
水泵的壓力主要取決于水泵彈簧和柱塞的直徑和K值。水泵彈簧和柱塞的直徑根據原材料種類、有效寬度、織機轉數等因素而定。目前,噴水織機上常用的水泵彈簧的鋼絲直徑有8.5mm、9mm、9.5mm、10mm四種,柱塞直徑有18mm、20mm、22mm、24mm等幾種。在新開發的有效寬度3500mm的噴水織機上,柱塞直徑已達到40mm。K值的大小是在織機實際運轉時,根據緯絲的飛行狀況,由旋轉彈簧背帽4來設定的。水泵壓力和K值、柱塞直徑、水泵彈簧的關系如圖3-3所示。
