1１繩狀水洗機
　　繩狀水洗機下方一般為一水槽,容積由容綢量確定,傳動為橢圓形導輥,木制、鐵制或不銹鋼制,槽中另裝有小導輥、分綢架、擋板等,織物呈繩狀由橢圓導輥帶入水浴中,在水中做適當?shù)慕?再由橢圓盤帶出,反復循環。穿綢方式有兩種:一種是間歇式,即每匹綢圈成一檔自成循環,每臺水洗機可有10匹、20匹同時水洗,以時間計算,洗完一個過程,換水再洗。另一種形式是連續循環式,國外較多采納,機上有一螺旋形不銹鋼擋綢裝置,水洗時綢匹連續循環前進,后由六角盤導出。
　　繩狀水洗機設備簡單,工藝安排靈敏,水洗不受時間限制,張力小,清洗效果好,有利于保持織物風格和降低縮水率。但因織物在導輥上拖帶,相互摩擦簡單造成搭色及擦傷,對某些品種用時宜注意。它屬于間歇式生產,水洗效率較低。
　　2１平幅水洗機
　　常見的平幅水洗機大多由多個水洗單元組成,只有將它們合理地配置才能達到理想的水洗效果。

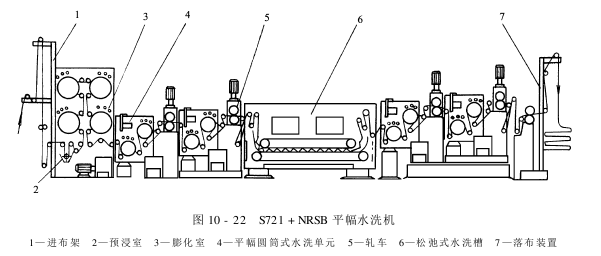

　　(1)S721+NRSB平幅水洗機:S721+NRSB平幅水洗機主要由進布架、預浸室、膨化室、平幅圓筒式水洗單元、軋車、松弛式水洗槽和落布架等組成。如圖10-22所示。

　?、龠M(jìn)布架:由導布輥、開幅輥、吸邊器等部件組成。其它,可加裝自動整緯裝置。
　?、陬A(yù)浸室:由數根導布輥及液槽組成,達到使織物充分潤濕的目的。
　?、叟蚧?由四只多孔圓筒組成?？椢锝?jīng)預浸槽浸漬后,進入膨化室,緊貼在多孔圓筒表面,利用圓筒內空氣對流,使液體進一步滲透到織物纖維內部。此外,采納圍繞穿布方式,使織物在膨化室能停留較長的時間,得以充分膨化。

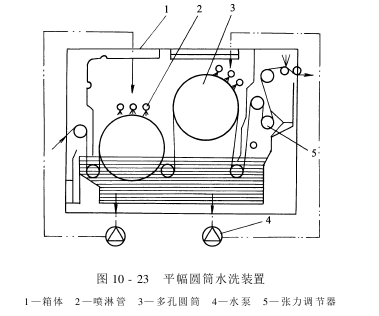

　?、芷椒鶊A筒水洗裝置:平幅圓筒水洗裝置如圖10-23所示。

　　水洗槽中裝有兩個多孔圓筒,每個圓筒設有1～2組噴淋管。通過離心泵將水洗槽內經過濾后的洗液噴向織物表面,由于具有較大的噴淋壓力,使部分洗液能穿透織物,達到強力水洗效果。整個水槽為全封閉結構,進出布采納水封口,有效地降低了能耗?？椢镌谶\(yùn)行中既受到液相的作用,又受到氣相的作用。溫度的提高使污物分子的活動能量加大,增加了污物的擴散系數;同時由于溫度的提高,水的表面張力和黏度降低,加速了污物的膨化、分別、水洗效果明顯提高。
　?、菟沙谑剿床?織物經二格平幅水洗后進入松弛水洗槽,在液流式喂布裝置作用下織物松弛地堆放在上下兩層輸送帶之間,隨輸送帶緩慢前進?？椢镌谳斔瓦^程中受到噴淋裝置的作用,從正反兩面對織物進行噴淋水洗,同時噴淋作用又使織物不斷保持波形休閑,并在全松弛狀態下自然收縮。
　　⑥軋車:在各水洗單元之間,配有軋車或高效吸水裝置,能有效地提高洗液交換速度。
　　(2)Rotonet水洗機:Rotonet水洗機為連續式、無張力、全松式水洗機。該機由六格平洗單元、一個松式履帶槽、一臺真空吸水機和軋車組成。各水洗單元之間,應用張力輥調節直流電動機電壓的原理,及時調整前后單元的速度,將織物的張力操縱在肯定的范圍。而松式履帶槽內,織物呈波浪形折疊、無張力運行,保證了整機低張力和松式的特點。
　?、龠M(jìn)布架:采納卷裝式或折疊式進布,進布架還配有自動對中裝置、張力調節裝置和螺紋擴幅裝置。

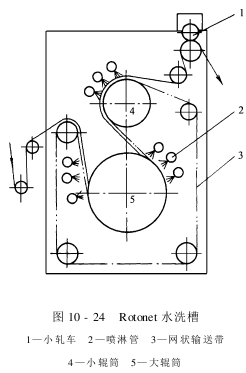

　　②Rotonet水洗槽:Rotonet水洗槽為獨站式水洗室結構,如圖10-24所示。

　　織物經擴幅后被網狀運輸帶無張力送入水洗室,夾在運輸帶和大輥筒之間,然后轉繞在小輥筒上,經水洗室出口處的軋輥輸出。
　　Rotonet水洗槽內裝有三排為一組的三組噴射水管,可對織物正反兩面進行直接和間接的高速噴射。高速休閑的水流在網狀運輸帶的網孔中形成渦流,加速污物的脫落。同時,織物在水洗室內呈S形運行,形成逆流沖洗,使水洗更為徹底。軋輥位于水洗室出口處,在織物進入第二水洗室前,可擠除織物內的水分,加強水洗效果。網狀運輸帶可使織物在不卷邊、無張力、不受噴射水管的直接噴射的情況下進行水洗,織物運行平坦,沒有折皺,由于織物在運輸帶上不受張力,而且又因織物在網孔之間形成微折皺,使織物松散和松弛,從而使水洗后的織物手感柔軟。又因洗液可在網孔內產生渦流,水洗更為徹底,耗水量少。此外,浴比小,可縮短升溫時間,節水節能。

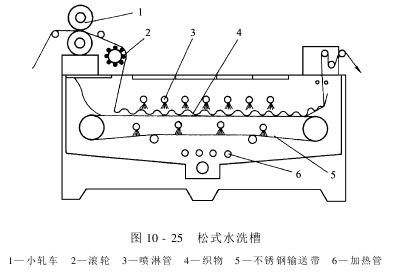

　?、鬯墒剿床?松式水洗槽如圖10-25所示。

　　該槽可使織物在完全松弛的狀態下,用不銹鋼輸送帶輸送。在噴射水管的噴射下,織物不會漂蕩水面。水洗槽的容布量可根據運輸帶的速度加以調節。水洗槽的進出口處都裝有軋輥,能有效去除水分。
