絲織物印花的主要設備有篩網印花設備、蒸化設備和水洗設備。篩網印花設備參閱第八章有關章節內容。
　　一、蒸化設備
　　絲織物印花后,在印花機上已經過烘燥,但后還必須經過蒸化,使染料及各種化學助劑在肯定溫度、濕度、壓力下發生作用,使染料和纖維發生固著作用。蒸化設備有間歇式和連續式兩種。

　　1１圓筒蒸箱

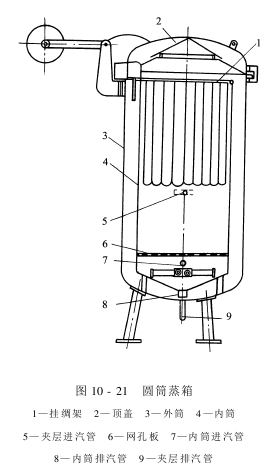

　　圓筒蒸箱是絲織物印花常用的一種間歇式蒸化設備,主要由外筒、內筒、夾層蒸汽管、筒底層直接蒸汽管、掛綢架、頂蓋等組成,結構如圖10-21所示。
　　圓筒蒸箱一般為站式,外筒直徑一般為1800～2000mm,外筒和內筒之間形成一個環形夾層空間,上有頂蓋可以啟閉。蒸化時在夾層中通入蒸汽,一方面對蒸箱起到保溫作用,另一方面可預防蒸汽冷凝聚成水滴。圓筒外壁包有絕熱材料,預防散熱。內筒底部有直接蒸汽管、進水管、排汽管、排水管及花鐵板(假底),花鐵板上鋪有麻袋布或在蒸汽管上方裝有不銹鋼網孔板隔層,以阻水點濺到織物上。此外,還裝有溫度表、壓力表、安全閥、水位表等裝置。
　　待蒸化的織物以肯定的掛綢方式鉤掛在掛綢架上,蒸化時將掛綢架用電吊車吊入蒸箱的內筒。掛綢的方式有星形和S形兩種,掛綢架吊入內筒后,蓋上頂蓋并鎖緊密封,然后在夾層內通入蒸汽,使蒸汽通過網孔鋼板進入內筒,直至充滿內筒空間和夾層空間,以提供蒸化所需的溫度和濕度。在蒸化過程中,為了使蒸汽在織物上均勻地循環流動,不產生冷凝水滴,可將排汽管略微開啟。機內蒸化溫度可由排汽管進行操縱,濕度則通過兩個進汽管的進汽量進行操縱,蒸化時一般使用飽和蒸汽,如采納過熱蒸汽,直接蒸汽管應浸沒在箱底水中,使水在直接過熱蒸汽作用下沸騰蒸發,補充濕度不足。
　　圓筒蒸箱的結構簡單,造價低廉,用途比較廣,可用于各類印花織物及各種不同印花工藝的蒸化,適宜于小批量生產,蒸箱容綢量為約120～450m(4～15匹)。但蒸汽的調節比較困難,操作不當易產生上下得色的深淺差別。其它,掛綢和下綢等輔助工作都是人工操作,勞動強度較大。
　　2１連續式蒸化設備
　　連續式蒸化機有長環式、蛛網式及無底連續式幾種。
　　(1)長環式:長環式連續蒸化機適宜于直接印花織物的蒸化,容綢量較大。
　　(2)蛛網式:蛛網式連續蒸化機主要用于雕印織物的蒸化,由于蒸化時間較短,故不適宜一般的直接印花織物的蒸化,但可用于活性染料直接印花的蒸化。
　　(3)無底連續式:無底連續蒸化機是目前蒸化設備中正在進展中的一種,可適于各種纖維織物。它可采納100℃左右的飽和蒸汽,若采納過熱蒸汽,則溫度可達180℃。
