平幅織物在染整整理過程中,因受到機械和化學作用的影響,在織物全幅內各點的經向張力并不相等。通常,緯向張力很小。這樣,織物簡單發生緯向收縮而產生經向皺條,如不及時發覺并馬上予以清除,皺條將連續、加劇,造成大量疵品,嚴峻影響產品質量,甚至?xí)斐蓹C(jī)械的損壞。這種情況在軋水、軋染、汽蒸、干燥等工序中尤為突出。 織物在整理過程中產生經向皺條的主要原因是緯向張力太小。擴幅器就是通過機械作用增加織物的緯向張力, ...

1.螺紋擴幅器 螺紋擴幅器可分為螺紋擴幅板和螺紋擴幅輥兩種。 (1)螺紋擴幅板:如圖2-16所示,螺紋擴幅板是一種結構簡單的擴幅器。在鋼質或銅質的板面上,自中心分向,左右刻有斜槽(螺紋)。斜槽和板軸線成10°～15°夾角。擴幅板通常固定在機架上,當織物從上面滑過時,擴幅板就對織物產生擴幅作用。 在分析其擴幅機理時,可取一對以中心線為對稱軸的螺紋,分析其受力狀況,如圖2-17所示。由于織物本身具有 ...

(1)在安裝螺紋擴幅板和主動螺紋擴幅輥時,必須使其中部的螺紋箭頭和織物的休閑方向相反,否則,會使織物起皺。 (2)被動螺紋擴幅輥在安裝時,必須使輥面中部的螺紋箭頭和織物運行方向一致。被動螺紋擴幅力較差,僅有防皺作用。 (3)保持螺紋擴幅器表面完潔,預防垃圾堆積,嵌入凹槽,使其擴幅能力降低,并預防擦傷織物或產生條花。為了提高擴幅能力,可適當增大螺紋的導程和頭數。 (4)使用彎輥擴幅器時,應注意輥面的 ...

織物在染整整理過程中,由于受到經向連續的拉伸和各種因素的影響,常常會產生緯紗歪斜和彎曲的現象,這種現象稱為緯斜。如不及時改正緯斜,在成衣后會使服裝變形,特別是橫條或格子型的花布和色織布,變形更為明顯,這將嚴峻影響產品質量。 緯斜的基本類型有直線緯斜、弧形緯斜和混合緯斜三種。整緯器是改正緯斜的通用裝置,其工作原理是通過整緯機構的機械作用,調整織物各經紗間的相對運行速度,使緯紗彎斜的相應部分“超前”或 ...

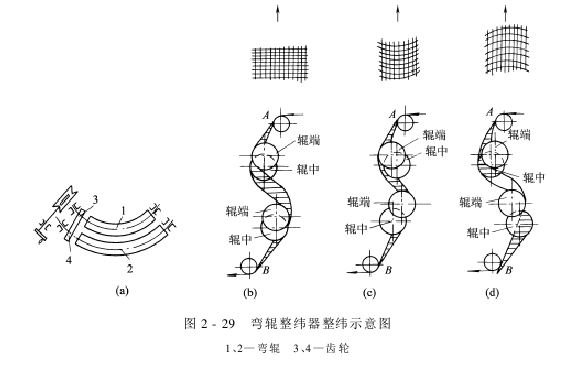

彎輥整緯器由兩只彎輥和調節機構組成,如圖2-29(a)所示,可以用來矯正弧形緯斜。 整緯時,旋動手輪經蝸輪轉動彎輥的芯軸,并通過齒輪3和齒輪4,使彎輥的芯軸做同一角度的反向回轉,以調節兩彎輥的間距,達到整緯的目的。 在圖2-29(b)中,兩只彎輥中部至兩端的各段輥面的間距相等,不產生整緯作用;在圖2-29(c)中,兩彎輥的間距是中部小于端部,織物全幅內的經向張力是中間小,并向兩邊逐漸增大,致使經 ...

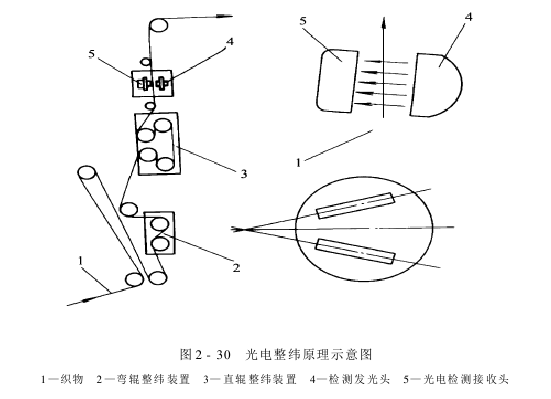

以上幾種整緯裝置,都需人工操作。由于布速太快,延續觀看很易引起人眼勞累,操作速度變慢,靈敏度下降,且勞動強度高,效率低。完電整緯器可以很好地解決這些問題。 完電整緯器將整緯直輥、彎輥、撓性輥組合起來,通過自動檢測緯斜而進行整緯。它由完電檢測器、操縱器和執行機構三部分組成。如圖2-30所示。 完電檢測器一般有2只、3只或4只,分裝于全幅內左、中、右或左右位置。每臺完電檢測器由檢測發完頭和完電檢測接 ...

近年來,隨著機電工業的進展,染整聯合機中的各單元機的傳動廣泛采納單機傳動的形式。 在生產中,為了保證織物在運行過程中不致因經向張力失調而發生松弛纏繞或繃緊斷裂,造成運行故障或影響產品整理質量,要求各單元機織物運行的線速度必須協調一致。線速度調節器,就是通過機械或電氣的調節機構來調節有關單元機的運行速度,使織物能在肯定的經向張力下,按照基本恒定的線速度連續地進入各單元機臺,不致發生松弛纏繞或繃緊斷裂 ...

直輥整緯器可分為單輥式和多輥式兩類。多輥式整緯器又可分為臥式和站式兩種。 1.單輥直輥式整緯器 圖2-24所示是單輥直輥式整緯器的示意圖,它由三只被動導布輥和一套絲杠升降裝置組成。前后兩輥的軸承固定在機架上,由于中輥兩端的軸承是雙列向心球面球軸承,軸承座和絲桿螺母相連接,當借助手輪使絲桿轉動時,能在肯定范圍內調節軸線的位置,使該輥軸線可以發生上下偏移。 當發覺織物緯紗向左后直線歪斜時(面對進布方 ...

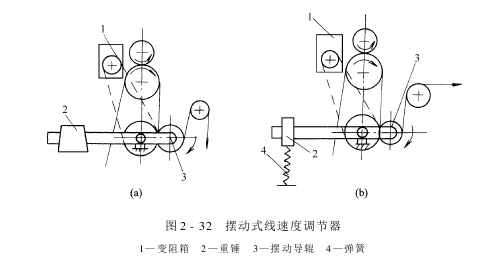

張力式線速度調節器,俗稱松緊架。當前后兩單元機的線速度出現速度差時,織物的經向張力就會相應發生變化。張力式線速度調節器,就是利用織物這種張力的變化來調節各單元機的車速,以達到自動操縱前后各單元機線速度差的目的。 按調節機構的休閑方式,張力式線速度調節器又可分為升降式和擺動式兩種。 1.升降式線速度調節器 圖2-31是升降式線速度調節器的示意圖。主要由導布輥、鏈輪、變阻箱和機架等部分組成。根據導布 ...

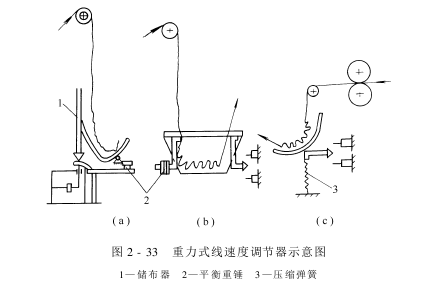

當織物可以或需要在某些聯合機的相鄰兩單元機間的儲布器中停留時,常采納重力式線速度調節器,即J形箱,如圖2-33所示。當車速失調時,儲布器中織物的重量將發生變化,從而儲布器的位置也隨著變化,通過電氣調節機構,就可操縱有關單元機的車速。 圖2-33(a)所示為當儲布器織物重量超過規定的上限指標時,儲布器傾斜至肯定程度,和調節好的電氣開關接觸,使進布電動機停轉,直至儲布器內織物重量減至規定的下限指標時 ...
