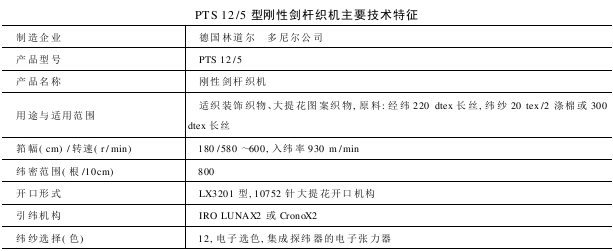

德國林道爾?多尼爾公司的剛性劍桿織機是用增強的碳纖維制成的劍桿桿身,共軛凸輪驅動,壓縮空氣、軸承導向以及劍桿桿身的冷卻結構相互組合而成的一種剛性劍桿織機。 主要結構 采納優質鑄鐵墻板,圓截面的橫梁,以及兩根鋼質導軌相連接?？棛C有良好的動平衡,低的振動,可保持長期高速運行。 適織品種 適用于織造各種不同的紡紗線,包含短纖維、長絲、變形絲。緯紗細度可以從0１8tex的直絲到3.3dtex的 ...

噴氣織機是利用釋放壓縮空氣產生的高速氣流,將緯紗牽引穿越織口完成引緯的一種新型織機,是目前無梭織機中進展快的一個機種,它進展到如今的水平,經歷了漫長的歲月。早在1910年,一些人就試圖利用氣流進行引緯。1914年美國人創造了噴氣織機。1929年在美國有了噴氣織機專利。用于引緯的氣流速度要求相當高,以便對緯紗產生必需的牽引力。但高速氣流在空氣里飛行時,氣流正面相對靜止的空氣對其有肯定的阻力,同時飛行 ...

噴氣織機主要由機架、傳動和制動系統、開口機構、引緯機構、打緯機構、送經機構、卷取機構、絞邊機構、剪刀機構、捕邊紗裝置、集中供油和自動操縱系統等組成。 噴氣織機的主要結構技術特征: 1.引緯方式 在主、輔噴嘴和異型筘的作用下,利用釋放壓縮空氣產生的高速氣流,將緯紗牽引穿越織口完成引緯。 2.開口方式 有曲柄開口、凸輪開口、多臂開口和提花開口,根據織物組織選配。一般常規配置為凸輪開口。 ...

早期的噴氣織機適應范圍很小,主要是生產白本色棉布,而且布幅小、速度慢,織物局限性大,織物質量不高。但是從20世紀80年代初開始,隨著噴氣織機異形筘和接力引緯技術的進展以及電子計算機、傳感器及變頻調速技術的應用,大大提高了噴氣織機的轉速及織機的自動監控水平,特別是近10年噴氣織機的飛速進展,已使噴氣織機具有高質量、高速度、高產量、高自控水公平許多優點,品種適應范圍大大提高,緯紗顏色已由單色進展到 ...

噴氣織機引緯是以壓縮空氣為引緯載體,利用壓縮空氣通過小孔釋放時產生的高速氣流將緯紗牽引穿過梭口,完成其引緯功能的。引緯功能的優劣很大程度上決策著噴氣織機的優劣。 因此,引緯系統是噴氣織機的關鍵之一。 早期的噴氣織機引緯系統,是用一種多孔噴管直接向梭口中噴射氣流進行引緯。這種引緯方式氣流擴散嚴峻,氣流速度在梭道中下降很快,梭道出口側的氣流紊亂,不能有效地牽引緯紗,引緯的有效長度不足1m,緯縮 ...

1.氣源凈化 為保證噴氣織機的良好運轉,供給織機的壓縮空氣的質量極為重要。從壓縮機輸出的壓縮空氣中含有一些水分、油滴和灰塵,如直接用于引緯會引起主輔噴嘴及管路中附著物逐漸增加,氣流沿程壓力損失增大,造成能耗增加,嚴峻時會造成氣路堵塞;引起電磁閥動作靈敏度下降,影響動作定時的精確性;引起調壓閥靈敏度降低,影響引緯氣壓的穩定;引起零件生銹,污染紡紗線,產生疵點,影響織物下機一等品率。因此,壓縮空 ...

7.氣流操縱閥 噴氣織機用的氣流操縱閥有機械式和電磁式兩種形式,是操縱主輔噴嘴噴射定時的執行元件。要求其具有較高的開閉頻率、高速響應特性。 (1)機械式氣流操縱閥[圖2-11(a)]:早用在噴氣織機上的氣流操縱閥是機械閥,靠凸輪來完成氣流操縱閥的開閉,沒有自調功能,調整不方便且易磨損、壽命短,目前在噴氣織機上已很少使用。 (2)電磁式氣流操縱閥[圖2-11(b)]:由于電磁式氣流操縱閥具 ...

開口機構是織機五大機構之一,是形成織物所必需的重要機構。它的任務是根據織物組織的要求,依次將穿入各頁綜框上的經紗分成上下兩層以形成梭口,待緯紗引入后將梭口閉合,使經、緯紗形成交錯狀。 噴氣織機的開口機構有:曲柄連桿開口、凸輪開口、多臂開口和提花開口。曲柄連桿開口機構只能用于織制平紋織物,一般為4頁綜框,目前噴氣織機較少采納。凸輪開口機構多可配8頁綜框,根據配置凸輪種類的不同,可以織平紋、斜紋 ...

打緯機構的作用是將已引入梭口的緯紗打入織口,以形成預期的織物。 1.打緯機構應滿足的條件 (1)在保證緯紗能順利飛過梭口的前提下,筘座動程完量的小,這樣可減輕對經紗的摩擦。 (2)當鋼筘打緯的瞬時速度為零時,加速度達到大,以提高打緯力;筘在后死心附近時的速度完量低,以利于引緯。 (3)在滿足打緯力前提下,筘座重量要輕,剛性要好,以利于提高織機轉速。 打緯機構的種類: 通常打緯機 ...

送經機構的作用是根據織物組織對緯密大小的要求,在織造過程中及時送出定量的且具有肯定張力的經紗,以維持織造生產的連續進行。 在織造過程中,織軸從大到小變化時經紗張力均勻一致,是衡量送經機構性能的主要標志。 而經紗張力的大小和穩定性,在很大的程度上取決于送經量的大小。 織物的某些織疵如云織、長短碼等的產生,就是由于送經不勻而造成的。云織是由于短片段的送經不勻造成的,長短碼是由于長片段的送經不 ...
