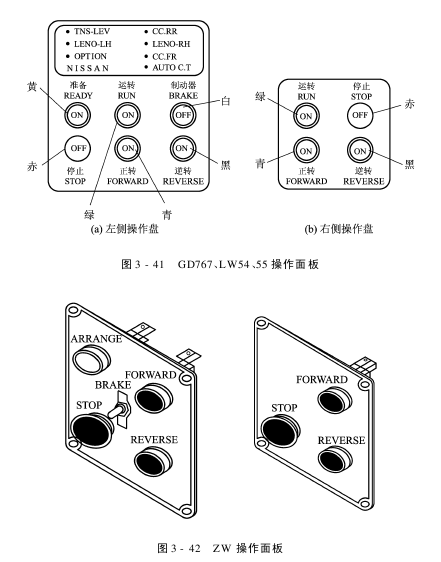

噴水織機的操作裝置由安裝于織機左右兩側的按鈕盒組成。左側的按鈕盒包含全部按鈕,由打算、運轉、正轉、反轉、停止及剎車按鈕組成。右側僅設置有運轉、正轉、反轉、停止按鈕。 ZW系列的噴水織機不設運轉按鈕,由正轉按鈕兼代:在打算按鈕不動作時,按動正轉按鈕則織機正向點動;在打算按鈕動作后,織機則轉為運轉狀態。 LW系列(含GD767、JWG4762)噴水織機左側的按鈕盒安裝有織機工作狀態顯示,它可以顯示織 ...

噴水織機的時序信號一般采納接近開關或完電編碼器操縱。目前大部分噴水織機都是使用接近開關。 時序信號又稱PS信號。該裝置位于右墻板外側,利用和織機主軸同步的絞邊軸同時旋轉的感應片,每轉和接近開關接觸一次,使其在預設的角度發出基準信號。此基準信號是各種動作的基本信號,特別是在探緯電路中,以此信號來判定緯紗有或無,從而決策織機的工作狀態。所以感應片的角度調整極為重要。使用中務必將感應片調整至290°～ ...

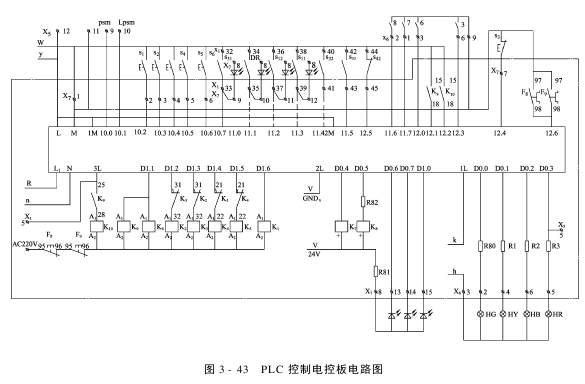

電控箱是噴水織機操縱系統的心臟。織機的各項參數全部送入電控箱,電控箱將訊號進行分析處理,保證織機的正常工作。 電控箱內設置了各種愛護電路,如操縱回路的短路愛護、過電壓愛護、過電流愛護等。電控箱的操縱回路通常由電源電路、邏輯處理電路、探緯電路、剎車操縱電路等組成。有些廠家的電控箱內還包含了電子儲緯系統、電子送經系統。 現在國內生產的噴水織機電控箱有以下幾種: LW541式電控板;LW52式電控板; ...

W—2200電控板電路圖見圖3-44。織機接通電源后,各變壓器及邏輯操縱單元通電,做好開車打算。當按下“READY”(打算)按鈕后,除濕風泵及儲緯風泵(對SR、RD測長而言)開始運轉,為開車做好打算;對于電子選緯系統,其電源及備紗系統也開始工作。當“RUN”(運轉)按鈕接通時,織機主電動機瞬時啟動,織機開始運轉,探緯單元及其他故障檢測單元亦開始工作,對織機工作狀態進行監測。當遇到下列任一種情況 ...

電子儲緯裝置可以依照事先設定的數據將緯絲纏繞在測長鼓上,并定量放緯。本裝置由儲緯量操縱,測長操縱,緯絲選擇操縱、壓紗器操縱,轉向水閥操縱及補水閥操縱組成。 (1)儲緯量操縱:為了預防織機起動時緯絲儲存不足的現象,要預先卷繞必要數量的緯絲。 (2)測長操縱:使用電信號操縱電磁閥(指棒)的吸合及斷開來操縱每一緯的緯絲長度。 (3)緯絲選擇操縱:由緯絲選擇指令裝置,進行二色或三色緯絲的選擇指令 ...

噴水織機的電子送經機可以根據織物的張力及緯密和卷取機構配合,在織造過程中,同步送出設定長度的經紗,從而保證經紗系統恒定的張力,來圓滿地完成織造。電子送經一般由張力檢測部分、操縱部分及傳動部分組成。 (一)張力檢測部分 一般由織機后梁、張力檢測器及計算機組成。當后梁擺動使張力桿位移,從而使張力傳感器受到壓力。張力傳感器將張力桿的變形力轉變成為和經紗張力相應變化的電信號,并將其信號輸入至計算機 ...

噴水織機使用高壓放電探緯裝置在織造加捻織物時,對水質有相當高的要求,需投資一套水源凈化降低導電率設備,使得噴水織機在織物適應性上受到限制。完電探緯裝置可解決該問題。 完電探緯裝置采納國際廣泛使用的SMD元件、完導纖維等先進器件,使產品具有體積小、故障率低、工作可靠的特點。 1.原理簡介 本裝置使用具有完導纖維的探頭檢測緯絲,探制裝置將檢測信號進行放大處理,同時和織機的探緯角度信號進行比較 ...

織機的潤滑系統一般由兩個部分組成:油浴潤滑和潤滑劑潤滑。 一、潤滑劑潤滑 加油方式有集中加油和手工加油兩種。 1.集中加油 由油脂潤滑泵和油脂分配器及油管組成。此種加油方式加油點較集中,比較方便。圖3-60為油脂潤滑泵示意圖。 2.手工加油 主要適用于加油點不集中,油路彎點較多且油管不宜通過的地方。 二、油浴潤滑 主要集中于左右主傳動齒輪箱,送經蝸輪箱,卷取齒輪箱等部位,具體加 ...

噴水織機在多水、濕熱的環境下,高速晝夜不停地運轉,簡單造成一些零件的磨損、缺油、松動,沾污垢等。為了使設備處于完好狀態,保證產品質量和高的生產效率,設備的日常維護保養至關重要,現介紹噴水織機一般的使用和保養。 一、噴水織機使用和保養 GD767型、GD768型、GD767I型、GD767IH型等織機均可參考此方法。 (一)了機后的檢修及保養 1.檢修前的打算 (1)點動織機并停車在綜 ...

因?yàn)閲娝棛C(jī)是用水作為引緯介質,所以對水質的要求是一項至關重要的工作。因水質的不同,織機的運轉效率和零部件以及織物品質都將受明顯的影響。使用含有雜物的水進行織造,會在短期內引起引緯有關部位的性能降低和部件的損傷并發生銹蝕和細菌,以至不能維持正常穩定的生產運轉。 水質也會因四季的不同而發生變化。所以一年要實施數次水質檢查。在發覺水質有問題時,應采取方法解決。 噴水織機的水質標準見表3-8,供 ...
