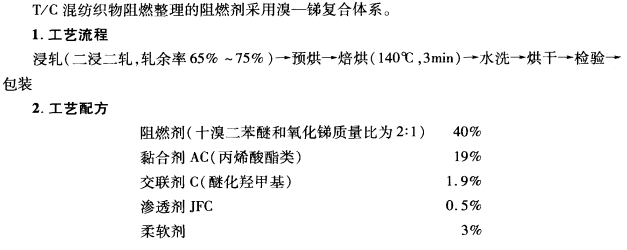

滌綸織物的防火劑，除以前的固有毒被廢止的磷酸酪以外，有美國莫倍爾公司的Antiblaze?！　?9T防火劑和國內(nèi)常州化工研究所生產(chǎn)的FRC一1以及含溴、銻化合物的防火劑。如十溴聯(lián)苯醚、六溴環(huán)十二烷、三氧化二銻、五氧化二銻。工作液中添加黏合劑以獲得耐久性。后整理后防火性尚可，但手感較硬，有百雙現(xiàn)象、色變等。AAAKY，7II56U65 ...

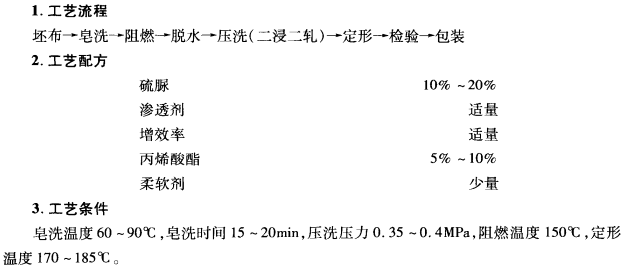

錦綸織物中一般的為錦綸6和錦綸66，其防火劑可為高濃度磷化物，高濃度鹵化物，金屬化合物及金屬絡(luò)合物、硫化物等，使用多的為硫化物。如硫脲和硫氰酸銨效果好。AAASDGGERY6UFGH ...

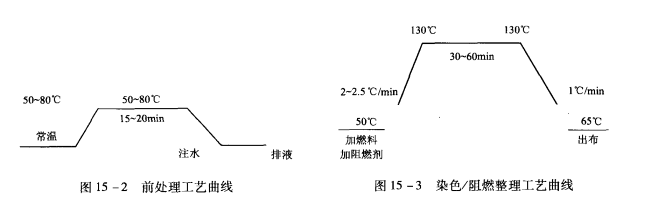

AAASDFERGTRHR ...

面料纖維一般是指直徑幾微米或幾十微米，長度比直徑大許多倍，可用來整理制造布料品的物體，以細而長為特征。布料纖維必須具有肯定的細度和長度，才能使纖維間相互抱合，并依賴?yán)w維之間的摩擦力紡制成紗。這也是進行面料整理和使產(chǎn)品具有使用價值的必要條件之一。　　一、長度　　長度是纖維材料的主要品質(zhì)指標(biāo)之一，是決策纖維材料紡紗價值的重要因素。　　(一)纖維長度和成紗質(zhì)量的關(guān)系　　纖維長度和成紗質(zhì)量的關(guān)系非常緊密。 ...

纖維長度和紡紗工藝的關(guān)系也非常緊密，從紡紗設(shè)備的結(jié)構(gòu)、尺寸到各道工序的工藝參數(shù)，都必須和所用的纖維長度相配合。例如，原棉長度不同時，清棉機的打手形式、梳棉機的給棉板長度等都應(yīng)改變。棉花紡織機臺中的羅拉隔距都是可以調(diào)節(jié)的，纖維長度長時，羅拉隔距增大，纖維長度短時，羅拉隔距縮小。細紗的捻系數(shù)也應(yīng)隨著纖維長度的變化而變化。為了使細紗具有肯定的強度，用短纖維紡紗時，細紗捻系數(shù)應(yīng)偏大選擇；用長纖維紡紗時，細 ...

　　1．手扯長度和長度級 所謂手扯長度，是指用手扯尺量的方法所測的原棉中根數(shù)多的纖維長度，簡稱長度。就是從被檢驗的棉花中，取出少量的棉樣，經(jīng)過手扯后整理，使棉纖維伸直平行、排列有序．尋出具有代表性的眾數(shù)長度即為手扯長度。手扯長度以1mm為級距，分成25mm、26mm、27mm、28mm、29mm、30mm、31mm七級，28mm為長度標(biāo)準(zhǔn)級，分級范圍見表1—1。五級棉花長度大于27mm，按27mm ...

　　纖維細度反映纖維粗細的程度，同長度一樣，纖維細度也具有不均一性?！　。ㄒ?纖維細度和成紗質(zhì)量的關(guān)系　　1．纖維細度和成紗強度 在其他條件不變時，纖維愈細，成紗強度愈高，可紡紗的細度愈細。這是因為纖維細，成紗截面內(nèi)包含的纖維根數(shù)多，纖維之間接觸面積大，纖維之間滑脫的機會少，成紗強力就高。棉纖維因壁薄成熟差而導(dǎo)致的纖維較細(單纖維強度極低)，則成紗強度反而降低?！　?．纖維細度和成紗條干均勻度 一 ...

纖維愈細，整理過程中愈簡單扭結(jié)成結(jié)和折斷成短纖維。清花、梳理處理不當(dāng)時簡單產(chǎn)生大量短纖維，在并條高速牽伸時也易形成大量纖維結(jié)。當(dāng)選配纖維成分改變，纖維平均細度變細時，因細纖維的牽伸效率低，會使成品定量偏高。因纖維太細而在紡紗過程中引起的不利，必須在紡紗工藝生產(chǎn)中引起注意。AAASDFERHYTJTI ...

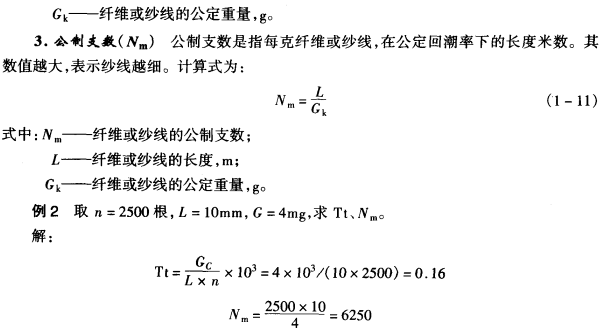

　　線密度Tt為法定計量單位，全部的纖維及紡紗線均應(yīng)采納線密度來表達其粗細，但由于習(xí)慣上的原因，表示纖維粗細程度的指標(biāo)還有旦數(shù)和公制支數(shù)。　　1．線密度(Tt) 線密度(Tt)是表示纖維或紡紗線粗細的程度，指1000m長的纖維或紡紗線在公定回潮率時的重量克數(shù)，是法定計量單位。其計算式如下：　　式中：Tt——纖維或紡紗線的線密度，tex；　　L——纖維或紡紗線的長度，m；　　Gk--纖維或紡紗線的公 ...

　　棉纖維的成熟度是指纖維胞壁加厚的程度和纖維中纖維素充滿的程度。胞壁愈厚，纖維素淀積的愈多，成熟度愈高。成熟度和棉花品種、生長條件有關(guān)。棉纖維成熟度不同，纖維形態(tài)就不同。成熟度高，則中腔小、胞壁厚，腔寬和壁厚的比值小。　　棉纖維的各項性能幾乎都和成熟度有關(guān)。正常成熟的棉纖維，截面粗、強度高、彈性好、有絲完，并有較多的天然轉(zhuǎn)曲，可產(chǎn)生較大的抱合力，成紗強度高。作為棉花紡織工業(yè)主要原材料的棉纖維，其 ...
