上下休閑的絞邊綜處于同一位置的時間稱為絞邊時間。根據緯紗的特性,絞邊時間或早或晚。緯紗為棉花紗線時絞邊時間可晚些,緯紗為彈力紗時絞邊時間應早些。調整時,取編碼器信號的絞邊器可直接在面板上設置絞邊電動機開始動作的時間。取接近開關信號的絞邊器要調整發訊盤,使接近開關正好從不亮到亮(即為絞邊電動機開始動作的時間)。調整完后檢查布面,看是否有緯縮現象,否則要重新設置。 絞邊器應存放在干燥的地方,在特意小 ...

織機由綜框帶動綜絲形成開口,有梭織機的綜框多為木質或鋼質,無梭織機多采納鋁質合金。 一、綜框在織造過程中的作用 綜框是織機中的一個重要部件,是一個由上下橫梁和左右側檔連接的帶有穿綜桿和驅動件的框架。綜框上配置片綜后,將穿入片綜的經紗集合成一體,隨織機提綜機構的休閑,使綜框按開口裝置的程序上下休閑,使經紗分層開口,供緯紗在經紗中穿梭,而交錯成不同花紋的織物。 二、綜框在織造工藝中應具備的條件 (1) ...

一、綜框的種類 (1)按織機的種類分:噴氣織機用綜框;噴水織機用綜框;劍桿織機用綜框;片梭織機用綜框。 (2)按綜框穿綜桿的固定形式分:穿綜桿直接固定于橫梁上的綜框(簡稱連體式綜框);穿綜桿用托座固定于橫梁上的綜框(簡稱分體式綜框)。 二、綜框的技術要求 (1)綜框的平面度≤1mm。 (2)綜框的垂直度(側檔和標準角尺的間隙)≤1mm。 (3)綜框的驅動鉤應牢固地固定在橫梁或側檔上,確保驅動鉤不松 ...

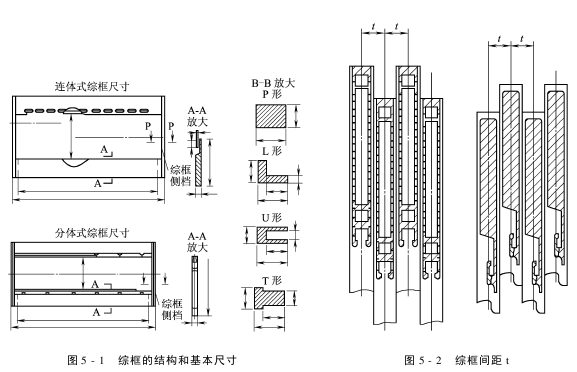

一、綜框的結構和基本尺寸(圖5-1、圖5-2)(1)穿綜桿間的距離(綜框綜絲距)H由片綜綜耳間的距離決策。 (2)綜框的工作寬度E等于懸掛片綜的穿綜桿的工作長度。 (3)綜框的寬度L,由織機的結構決策,應由機器制造商和購買方共同商定。 二、綜框綜絲距的確定 根據片綜的規格、織機的轉速和織物的密度參照表5-3。三、綜框驅動件的確定 (1)驅動件的類型:根據織機的機型、織機的開口形式由織機制造商決策。 ...

一、綜框的維護保養 (1)綜框應輕拿輕放,幸免沖撞。 (2)綜框應常常清掃,去除綜框上的花衣雜物。 (3)拆卸綜框側檔裝片綜后,應裝好側檔,必須擰緊螺釘,確保側檔裝配牢固。 (4)綜框貯存應干燥、整潔、嚴禁和油污接觸。 (5)常常檢查綜框及配套附件是否松動、變形、短缺和超過磨損限度,并進行添補和修整。 (6)穿綜桿常常涂汽車臘或地板臘,以增加潤滑和防銹。 二、綜框的治理 (一)進廠檢驗 進廠的綜框 ...

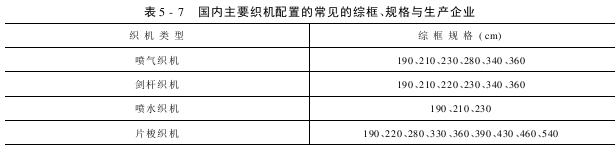

常見的綜框和主要技術規格見表5-7。AAASDFERHYTJTI ...

AAASDFWETGD ...

穿綜桿是綜框中的一個關鍵部位,通過穿綜桿連接綜絲或鋼片綜。 一、穿綜桿在織造過程中的作用 穿綜桿是綜框上重要的部件,它直接固定于綜框上的橫梁上(連體)或用托座固定于綜框橫梁上(分體)。將片綜或綜絲穿于穿綜桿上,然后對片綜或綜絲進行穿綜。 二、穿綜桿在織造工藝中應具備的條件 (1)穿綜桿必須和綜框合套。 (2)穿綜桿直接固定于綜框的橫梁上時,應碾鉚牢固,鉚釘尾部碾鉚時不能高出穿綜桿平面。 (3)穿綜 ...

一、穿綜桿的分類 (1)按穿綜桿的截面形狀分類:O形;J形;C形(見圖6-1)。(2)按穿綜桿的用途分類: ①閉口O形綜耳綜絲用的穿綜桿。 ②J形綜耳綱片綜用穿綜桿。 ③C形綜耳鋼片綜用穿綜桿。 二、穿綜桿的規格和技術要求 (一)O形穿綜桿的規格和技術要求 (1)根據穿綜桿的使用情況。O形穿綜桿可分為:A形、B形兩種。 ①A形:A形穿綜桿的形式和規格如圖6-2、表6-1。②B形:以楔形端連結烏斯特 ...

一、O形穿綜桿的使用(1)O形穿綜桿主要用于閉口片綜或綜絲。(2)O形穿綜桿和綜框配套使用。二、J形穿綜桿的使用(1)J形穿綜桿主要用于J形綜耳鋼片綜。(2)J形穿綜桿和綜框配套使用。三、C形穿綜桿的使用(1)C形穿綜桿主要用于C形綜耳鋼片綜。(2)C形穿綜桿和綜框配套使用。AAAFNJKIYO9P ...
