多臂裝置是無梭織機開口機構的一種形式,是無梭織機的重要組成部分。 一、多臂裝置的作用 多臂裝置是織機五大休閑的主要部件———開口裝置中的一種,它的作用是把經紗(或絲)通過綜框分成上下兩層,以形成梭口,供織機引緯系統引緯,然后再閉口,使經、緯紗交錯,周而復始,完成布料的織造。 二、應具備的條件 (1)多臂裝置本身無動力源,其完成休閑的動力來自織機。傳動的方式可通過齒輪、同步齒形帶等來傳遞。 (2)多 ...

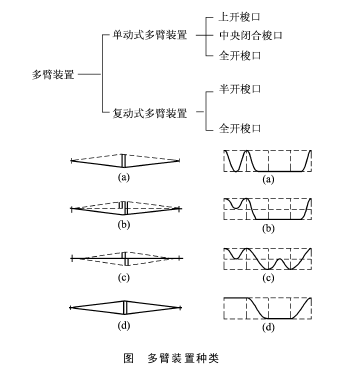

一、按開口形式區分 如下頁圖所示,(經紗的開口形式和坐標畫法相對應),織機的每一次投緯,經紗從底部提起,綜平常又回究竟部,綜平常,經紗處于折線狀態,此種開口稱為上開口。 如圖所示,織機每一次投緯,全部經紗從底層提起。梭口閉合時,經紗下降到梭口的1/3～1/2處,打緯時仍保持開口狀態,當?shù)诙伍_口時,又提升到高位置形成開口,故稱為半開梭口。 如圖所示,織機每一次投緯,全部經線在開口 ...

AAANHGMKJLOI87 ...

一、多臂裝置的安裝 (1)應按多臂型號使用說明書規定的吊裝部位安裝在對應的織機上,固定螺釘,按規定扭矩扭緊。 (2)多臂裝置輸出往復休閑刀片(提綜臂)厚度中心應和織機綜框厚度中心平齊。 (3)多臂綜平0°應和織機規定綜平度數對應后再緊固傳動連接部件。 (4)調整好織機和多臂裝置傳動桿,對齊傳動鏈輪或同步齒形帶輪,再調整鏈條或同步帶張緊裝置。 二、信號閱讀裝置的使用 (1)機械式信號閱讀型多臂裝置: ...

一、多臂裝置的維護保養 (1)按使用說明書規定要求,定期在各注油部位注油。 (2)按使用說明書規定要求,定期清洗機油濾清器。 (3)對消極式多臂裝置,使用一個月后,集中調節一下各刀片綜框鋼絲繩長度,保持開口清楚,綜平平齊。 (4)定期做好清潔工作和更換潤滑油。 二、多臂裝置的治理 (1)按織機機號和多臂裝置標牌號做好設備臺賬。 (2)對每次保養及維修做好記錄。 (3)做好日常的清潔 ...

以量大面廣的多臂裝置為實例。AAAFGNHIYIYO ...

AAASVSGHRUTO ...

提花裝置是織機五大休閑的主要機構———開口機構的一種,主要由傳動機構,提綜機構和花紋操縱機構,按照花紋操縱的不同,可分為機械提花裝置和電子提花裝置。 一、機械提花裝置的作用及其應具備的條件 1.機械提花裝置的作用 主要用于和織機配套織造復雜織物,完成開口提花動作,如大花紋圖案被面、裝飾布、領帶等。 2.應具備的條件 (1)同多臂裝置一樣,機械提花裝置本身無動力源,其完成休閑的動力來自織機 ...

以GT511、GT511—Ⅱ型電子提花裝置為例,介紹電子提花裝置的使用。 (1)綜絲未施加張力時,切勿轉動提花裝置。 (2)未拆除滑輪的裝運制動桿時,切勿轉動提花裝置。 (3)接通主開關之前,先確認全部電磁閥板已正確裝接妥當。如果裝接有問題,可能導致提花裝置嚴峻損壞。 (4)關掉提花裝置和織機的電源之后,由于有不均衡的負載作用在提花裝置上,提花裝置簡單翻轉(轉動)。對提花裝置進行任何維修、調節或潤 ...
